Cooler d'aria in acciaio inossidabile con condotto ad alta temperatura 4,5 mm

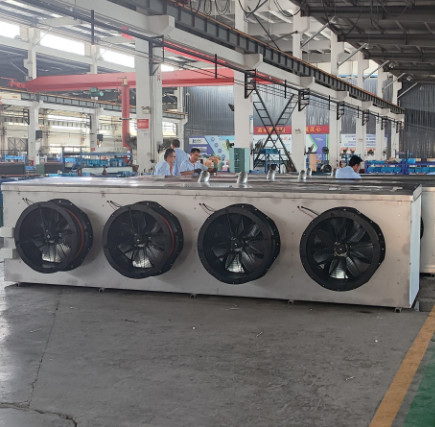

Stainless Steel Air Cooler With Duct High Temperature 4.5mm
Stainless Steel Air Cooler With Duct High Temperature 4.5mm
Stainless Steel Air Cooler With Duct High Temperature 4.5mm Stainless Steel Air Cooler With Duct High Temperature 4.5mm Stainless Steel Air Cooler With Duct High Temperature 4.5mm Stainless Steel Air Cooler With Duct High Temperature 4.5mm
Informazioni di base
Luogo di origine: Cina
Marca: Kaideli
Certificazione: CE,ISO9001-2008
Numero di modello: GUDL, GUDD, GUDJ
Quantità di ordine minimo: 1 pezzo
Prezzo: $100.00 - $1,700.00/sets
Imballaggi particolari: Imballaggio di legno della scatola
Tempi di consegna: 10-15 giorni
Termini di pagamento: TT, LC, Western Union
Capacità di alimentazione: 2000 set/set al mese
Miglior prezzo Contattaci
Industria applicabile: Hotel, negozi del materiale da costruzione, officine riparazioni del macchinario, alimento & negozi Localizzazione dello showroom: Il Vietnam, Filippine, Messico, Tailandia, il Kazakistan, Nigeria, l'Uzbekistan, Tagikistan
Ispezione video di uscita: Fornito Rapporto di prova della macchina: Fornito
Tipo: Evaporatore Applicazione: Parti di refrigerazione
Garanzia: 1 anno Agente frigorifero: R-22/404
Materiale: di rame capacità di raffreddamento: 1.2-144kw
Alto temperatre: 4.5 mm Temperatura media: 6.0 mm
Bassa temperatura: 9 mm Voltaggio: 220/380
Marchio: Kaideli Esame: 2.6Mpa
FAN: azionario Servizio post-garanzia: Supporto online
Localizzazione del servizio locale: Nessuna Tipo di commercializzazione: Nuovo prodotto 2023
Servizio post-vendita: Supporto online Port: Ningbo/Shanghai/Canton
Condizione: Nuovo Colore: Opzione (bianco, verde, nero)
Evidenziare:

Un raffreddatore d'aria a condotto

,

un raffreddatore d'aria in acciaio inossidabile

Nome del prodotto:Dispositivo di raffreddamento dell'aria dell'attrezzatura della stanza del congelatore dell'evaporatore personalizzato serie G



1. Introduzione al prodotto:

  • Conchiglia:Piastra in acciaio di alta qualità applicata con polvere resistente alle basse temperature con elevate prestazioni di resistenza alla corrosione.È inoltre possibile personalizzare la piastra in alluminio o i gusci in acciaio inossidabile.Tutte le piastre tubiere sono realizzate con piastre in lega di alluminio di spessore 2,0 per ridurre al minimo la possibilità di perdite interne causate dall'usura del tubo di rame dello scambio termico attribuita alla dilatazione e contrazione termica.
  • Vassoio per l'acqua a doppio strato:La piastra esterna del vassoio dell'acqua ha un design a cerniera, che facilita l'ispezione e la manutenzione.Il design con pendenza delle nervature sul fondo del vassoio dell'acqua potrebbe accelerare il drenaggio ed evitare formazione di ghiaccio e corrosione.Il vassoio dell'acqua interno è ricoperto da una piastra di alluminio per ridurre il bypass dell'aria e migliorare l'efficienza della ventola e l'effetto di sbrinamento.
  • Tubo di scambio termico:Efficiente tubo con filettatura interna di marca premium con circuito ottimizzato e design sfalsato a triangolo positivo per migliorare l'efficienza dello scambio di calore.
  • Pinna:Aletta in alluminio ondulato sinusoidale classico in stile europeo, che potrebbe migliorare il disturbo dell'aria e aumentare significativamente la capacità di scambio termico sul lato aria.
  • Fan:Ventola personalizzata ad alta potenza con rotore esterno (temperatura operativa: -40℃~60℃).Classe di isolamento del motore: Grado F, che potrebbe garantire stabilità e affidabilità;
  • Scongelamento:Tubo riscaldante elettrico in acciaio inox a bassa potenza e densità.È ragionevolmente disposto all'interno della serpentina e sulla vaschetta dell'acqua interna per garantire un effetto di riscaldamento più uniforme, aumentare l'effetto di sbrinamento e prolungare la durata del tubo del riscaldamento elettrico.
  • Scatola di giunzione elettrica:Speciale scatola di giunzione elettrica personalizzata, in grado di resistere all'acqua, al fuoco e all'alta tensione e di essere facilmente cablata.
  • Test di fabbrica:Il raffreddatore ad aria è stato pulito e ispezionato e ha superato il test di mantenimento della pressione a 25 bar prima della consegna.
  • Spaziatura fogli:Valori standard: 4,5 mm, 6,0 mm e 9,0 mm, per soddisfare i diversi requisiti di temperatura e umidità.
  • Diversi refrigeranti:Soddisfa i requisiti dei refrigeranti tra cui R404A, R507A, R134a, R22, ecc.



2.Elenco parametri tecnici
Parametri tecnici dell'efficiente raffreddatore ad aria del soffitto di sbrinamento elettrico. Spaziatura: 4,5 mm

Modello Capacità frigorifera kW Volume del tubo Parametri della ventola Sbrinamento (riscaldamento elettrico)
SC1 SC2 dm3 风叶数量X foto
Numero X diametro dei ventilatori		 功率W
Potenza W		 风量m3/H
Volume d'aria m3/H		 射程m
Portata m		 盘管kW*支
Batteria kW * pz		 水盘kW*支
Vaschetta acqua kW * pz
GUDL501C 6.7 4.6 3.2 1X∅500 1X414 5000 12 0,28*6 0,28*2
GUDL501D 8.1 5.6 4.3 1X∅500 1X460 4900 12 0,30*6 0,30*2
GUDL501E 9.8 6.7 5.4 1X∅500 1X460 4500 12 0,30*8 0,30*2
GUDL601E 16.6 11.4 9.2 1X∅600 1X780 7500 15 0,40*8 0,4*2
GUDL502D 22.2 15.3 11.8 2X∅500 2X460 11500 13 0,72*6 0,72*2
GUDL602D 28.9 19.9 14.7 2X∅600 2X780 16500 16 0,72*10 0,72*2
GUDL602E 33.8 23.3 18.4 2X∅600 2X780 15200 16 0,72*10 0,72*2
GUDL602F 37.8 26.1 22.1 2X∅600 2X780 14500 16 0,72*10 0,72*2
GUDL632D 40.7 28.1 23.7 2X∅630 2X800 19000 19 0,95*10 0,95*2
GUDL632E 44.1 30.4 26.9 2X∅630 2X800 18000 19 0,87*12 0,87*4
GUDL603F 54,5 37.6 32.3 3X∅600 3X780 20500 17 1.03*12 1,03*4
GUDL633F 66.8 46.1 38.8 3X∅630 3X800 25500 20 1,03*14 1,03*4


Parametri tecnici dell'efficiente raffreddatore ad aria del soffitto di sbrinamento elettrico. Spaziatura: 6,0 mm

Modello   Capacità frigorifera kW Volume del tubo Parametri della ventola Sbrinamento (riscaldamento elettrico)
SC1 SC2 SC3 dm3 Numero X diametro dei ventilatori Potenza W Volume d'aria m3/H Portata m Batteria kW * pz Vaschetta acqua kW * pz
GUDD501C 5.6 4.0 3.2 3.2 1X∅500 1X414 5200 12 0,28*8 0,28*2
GUDD501D 7.1 5.1 4.0 4.3 1X∅500 1X460 5100 12 0,30*8 0,30*2
GUDD501E 8.2 5.9 4.6 5.4 1X∅500 1X460 4800 12 0,30*10 0,30*2
GUDD601E 14.4 10.3 8.1 9.2 1X∅600 1X780 8200 15 0,40*10 0,4*2
GUDD502D 18.3 13.1 10.3 11.8 2X∅500 2X460 12000 13 0,72*8 0,72*2
GUDD602D 24.1 17.2 13.6 14.7 2X∅600 2X780 17000 16 0,72*12 0,72*2
GUDD602E 29.1 20.8 16.4 18.4 2X∅600 2X780 16400 16 0,72*12 0,72*2
GUDD602F 32.1 22.9 18.1 22.1 2X∅600 2X780 15500 16 0,72*12 0,72*2
GUDD632D 33.7 24.1 19.0 23.7 2X∅630 2X800 20000 19 0,95*12 0,95*2
GUDD632E 37.2 26.6 21.0 26.9 2X∅630 2X800 19000 19 0,87*12 0,87*4
GUDD603F 46.8 33.4 26.4 32.3 3X∅600 3X780 22000 17 1.03*12 1,03*4
GUDD633F 56.7 40,5 32.0 38.8 3X∅630 3X800 26500 20 1,03*14 1,03*4



Parametri tecnici dell'efficiente raffreddatore ad aria del soffitto di sbrinamento elettrico. Spaziatura: 9,0 mm

Modello Capacità frigorifera kW Capacità del tubo Parametri della ventola Sbrinamento (riscaldamento elettrico)
SC3 SC4 SC5 dm3 Numero X diametro dei ventilatori Potenza W Volume d'aria m3/H Portata m Batteria kW * pz Vaschetta acqua kW * pz
GUDJ501C 2.5 2.0 1.9 3.2 1X∅500 1X414 5300 12 0,28*8 0,28*2
GUDJ501D 3.3 2.6 2.5 4.3 1X∅500 1X460 5500 12 0,30*8 0,30*2
GUDJ501E 3.7 3.0 2.9 5.4 1X∅500 1X460 5100 12 0,30*10 0,30*2
GUDJ601E 6.5 5.2 5.0 9.2 1X∅600 1X780 8300 15 0,40*10 0,4*2
GUDJ502D 8.3 6.6 6.3 11.8 2X∅500 2X460 12500 13 0,72*8 0,72*2
GUDJ602D 10.8 8.5 7.8 14.7 2X∅600 2X780 17500 16 0,72*12 0,72*2
GUDJ602E 13.3 10.6 10.2 18.4 2X∅600 2X780 17000 16 0,72*12 0,72*2
GUDJ602F 14.5 11.6 11.1 22.1 2X∅600 2X780 16000 16 0,72*12 0,72*2
GUDJ632D 15.8 12.6 12.1 23.7 2X∅630 2X800 21000 19 0,95*12 0,95*2
GUDJ632E 17.7 14.1 13.5 26.9 2X∅630 2X800 20500 19 0,87*12 0,87*4
GUDJ603F 21.4 17.1 16.4 32.3 3X∅600 3X780 23000 17 1.03*12 1,03*4
GUDJ633F 25.4 20.3 19.5 38.8 3X∅630 3X800 27000 20 1,03*14 1,03*4


Dimensioni complessive e dimensioni di installazione dell'efficiente raffreddatore ad aria del soffitto con sbrinamento elettrico. Spaziatura: 4,5 mm

Modello Specifiche dell'interfaccia (mm) Dimensioni complessive B*T*H Dimensioni di installazione pesi Icona di contorno
Tubo di ingresso/tubo di ritorno Drenaggio (pollici) L*P*A (mm): 610* 1.250*1.040 l E1 E2 E3 F kg
GUDL501C ∅12/∅22 G3/4 952*400*674 340 640 / / 126 36 UN
GUDL501D ∅12/∅22 G3/4 952*400*674 340 640 / / 126 38 UN
GUDL501E ∅12/∅22 G1 952*490*674 430 640 / / 126 44 UN
GUDL601E ∅16/∅28 G1 1172*490*831 430 860 / / 126 56 UN
GUDL502D ∅16/∅35 G1 1992*400*680 340 840 840 / 126 80 B
GUDL602D ∅22/∅42 G1-1/2 1992*400*831 340 840 840 / 126 95 B
GUDL602E ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 115 B
GUDL602F ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 125 B
GUDL632D ∅22/∅42 G1-1/2 2552*400*984 340 1120 1120 / 126 144 B
GUDL632E ∅22/∅42 G1-1/2 2352*490*984 430 1020 1020 / 126 160 B
GUDL603F ∅25/∅50 G1-1/2 2751*490*831 430 813 813 813 126 166 C
GUDL633F ∅25/∅50 G2 2751*490*984 430 813 813 813 126 196 C



Dimensioni complessive e dimensioni di installazione dell'efficiente raffreddatore ad aria del soffitto con sbrinamento elettrico. Spaziatura: 6,0 mm

Modello Specifiche dell'interfaccia (mm) Dimensioni complessive B*T*H Dimensioni di installazione pesi Icona di contorno
Tubo di ingresso/tubo di ritorno Drenaggio (pollici) L*P*A (mm): 610* 1.250*1.040 l E1 E2 E3 F kg
GUDD501C ∅12/∅22 G3/4 952*400*674 340 640 / / 126 35 UN
GUDD501D ∅12/∅22 G3/4 952*400*674 340 640 / / 126 37 UN
GUDD501E ∅12/∅22 G1 952*490*674 430 640 / / 126 43 UN
GUDD601E ∅16/∅28 G1 1172*490*831 430 860 / / 126 57 UN
GUDD502D ∅16/∅35 G1 1992*400*680 340 840 840 / 126 78 B
GUDD602D ∅22/∅42 G1-1/2 1992*400*831 340 840 840 / 126 93 B
GUDD602E ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 112 B
GUDD602F ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 122 B
GUDD632D ∅22/∅42 G1-1/2 2552*400*984 340 1120 1120 / 126 140 B
GUDD632E ∅22/∅42 G1-1/2 2352*490*984 430 1020 1020 / 126 154 B
GUDD603F ∅25/∅50 G1-1/2 2751*490*831 430 813 813 813 126 162 C
GUDD633F ∅25/∅50 G2 2751*490*984 430 813 813 813 126 192 C


Dimensioni complessive e dimensioni di installazione dell'efficiente raffreddatore ad aria del soffitto con sbrinamento elettrico. Spaziatura: 9,0 mm

Modello Specifiche dell'interfaccia (mm) Dimensioni complessive B*T*H Dimensioni di installazione pesi Icona di contorno
Tubo di ingresso/tubo di ritorno Drenaggio (pollici) L*P*A (mm): 610* 1.250*1.040 l E1 E2 E3 F kg
GUDJ501C ∅12/∅22 G3/4 952*400*674 340 640 / / 126 34 UN
GUDJ501D ∅12/∅22 G3/4 952*400*674 340 640 / / 126 36 UN
GUDJ501E ∅12/∅22 G1 952*490*674 430 640 / / 126 42 UN
GUDJ601E ∅16/∅28 G1 1172*490*831 430 860 / / 126 55 UN
GUDJ502D ∅16/∅35 G1 1992*400*680 340 840 840 / 126 76 B
GUDJ602D ∅22/∅42 G1-1/2 1992*400*831 340 840 840 / 126 94 B
GUDJ602E ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 114 B
GUDJ602F ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 121 B
GUDJ632D ∅22/∅42 G1-1/2 2552*400*984 340 1120 1120 / 126 139 B
GUDJ632E ∅22/∅42 G1-1/2 2352*490*984 430 1020 1020 / 126 160 B
GUDJ603F ∅25/∅50 G1-1/2 2751*490*831 430 813 813 813 126 162 C
GUDJ633F ∅25/∅50 G2 2751*490*984 430 813 813 813 126 190 C



3.Visualizzazione della struttura del prodotto

Cooler d'aria in acciaio inossidabile con condotto ad alta temperatura 4,5 mm 0



Cooler d'aria in acciaio inossidabile con condotto ad alta temperatura 4,5 mm 1

Cooler d'aria in acciaio inossidabile con condotto ad alta temperatura 4,5 mm 2



Nota 1: criteri di progettazione

Condizioni standard di scambio termico Temperatura dell'aria in ingresso Temperatura di evaporazione Umidità relativa Coefficiente di assorbimento dell'umidità Grado di surriscaldamento
SC1 10 ℃ 0 ℃ 85% 1.35 6,5K
SC2 0 ℃ -8 ℃ 85% 1.15 5,2K
SC3 -18℃ -25℃ 95% 1.05 4,6K
SC4 -25℃ -31℃ 95% 1.01 3,9K
SC5 -34℃ -40℃ 95% 1.01 3,9K



Nota 2: Coefficiente di conversione del refrigerante

Refrigerante Condizioni di lavoro R22 R404A R507 R134a
Fattore di correzione SC1 0,95 1 1 0,93
Fattore di correzione SC2 0,95 1 1 0,91
Fattore di correzione SC3 0,95 1 1 0,85
