Luogo di origine:
La Cina
Marca:
Kaideli
Certificazione:
CE,ISO9001-2008
Numero di modello:
Serie di EHG

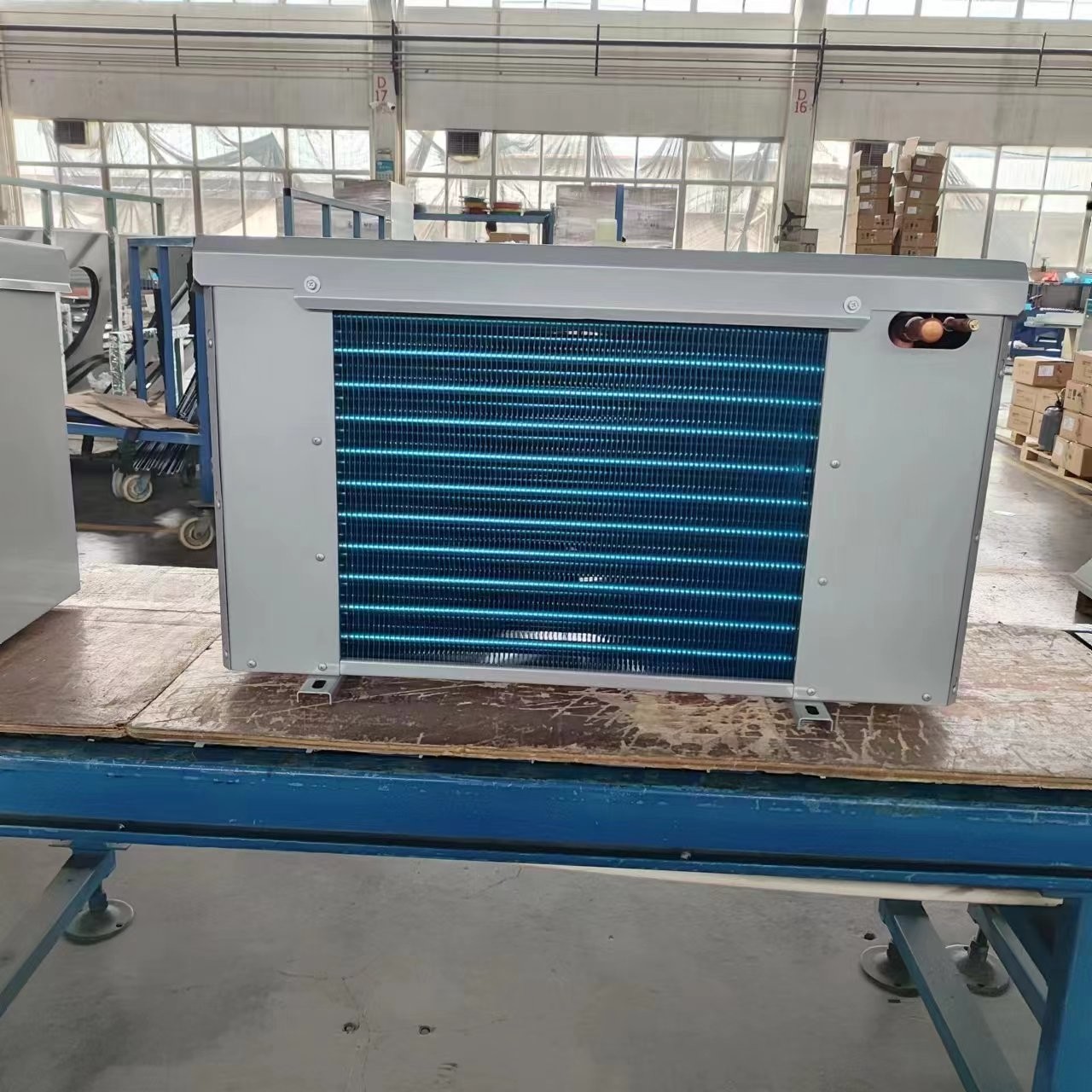

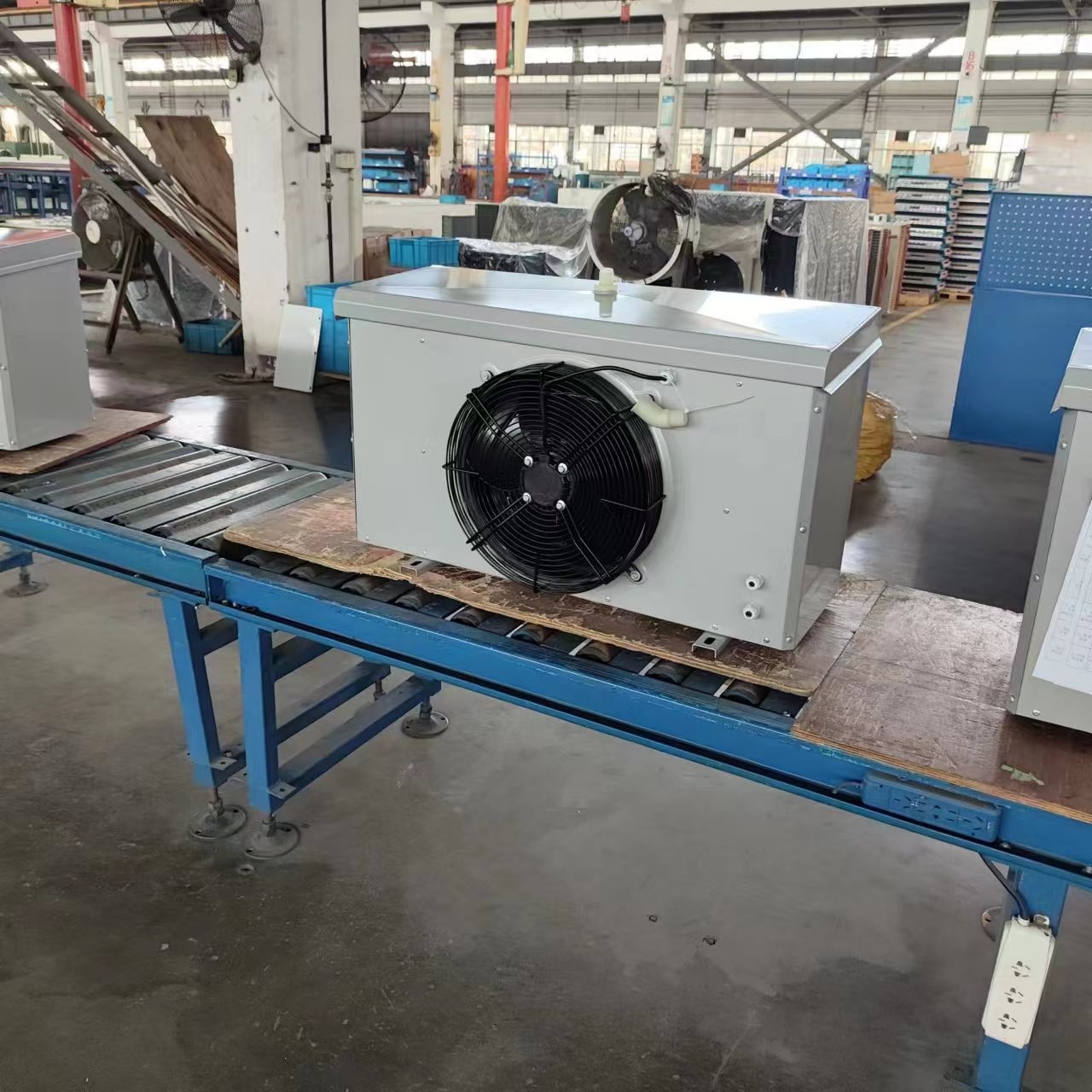

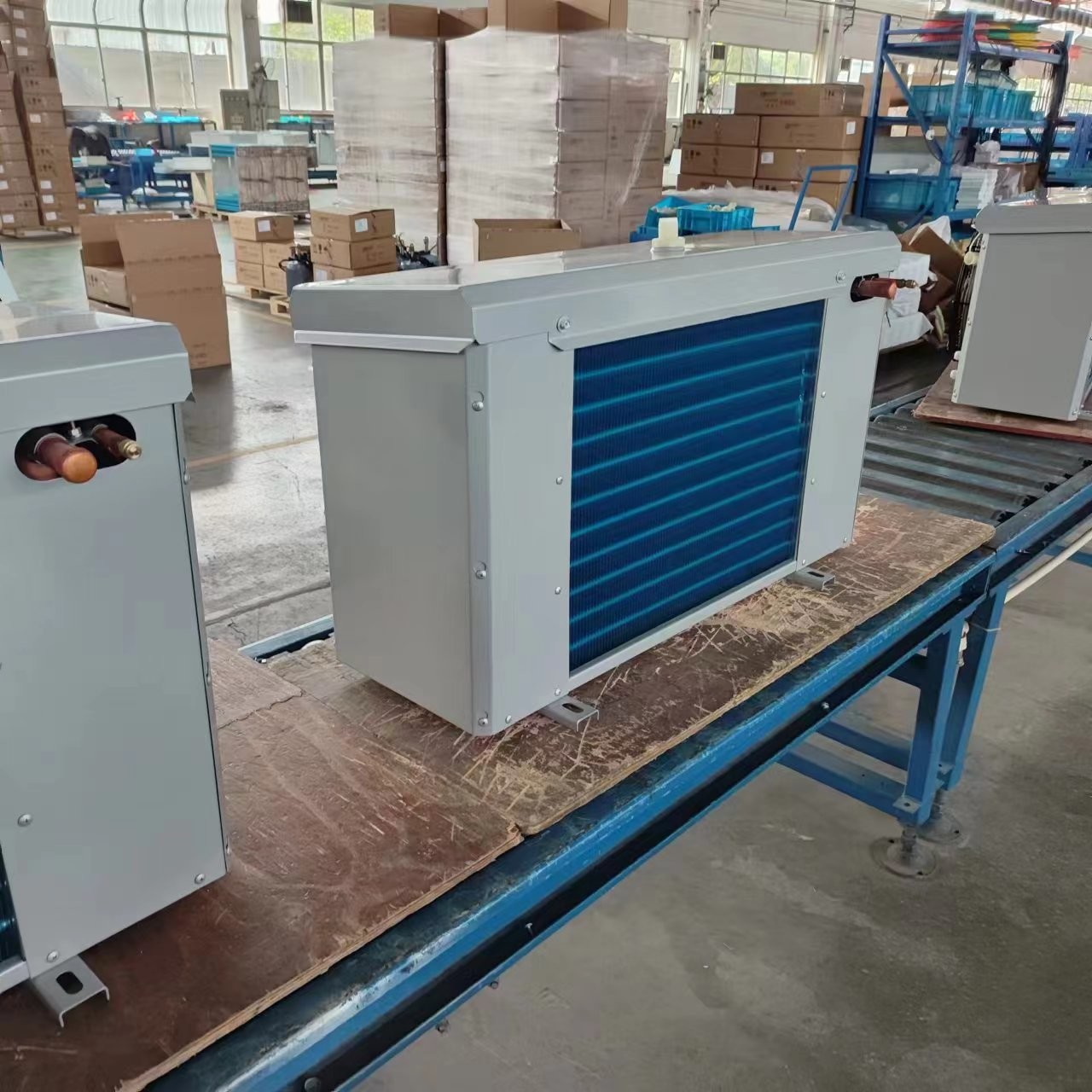

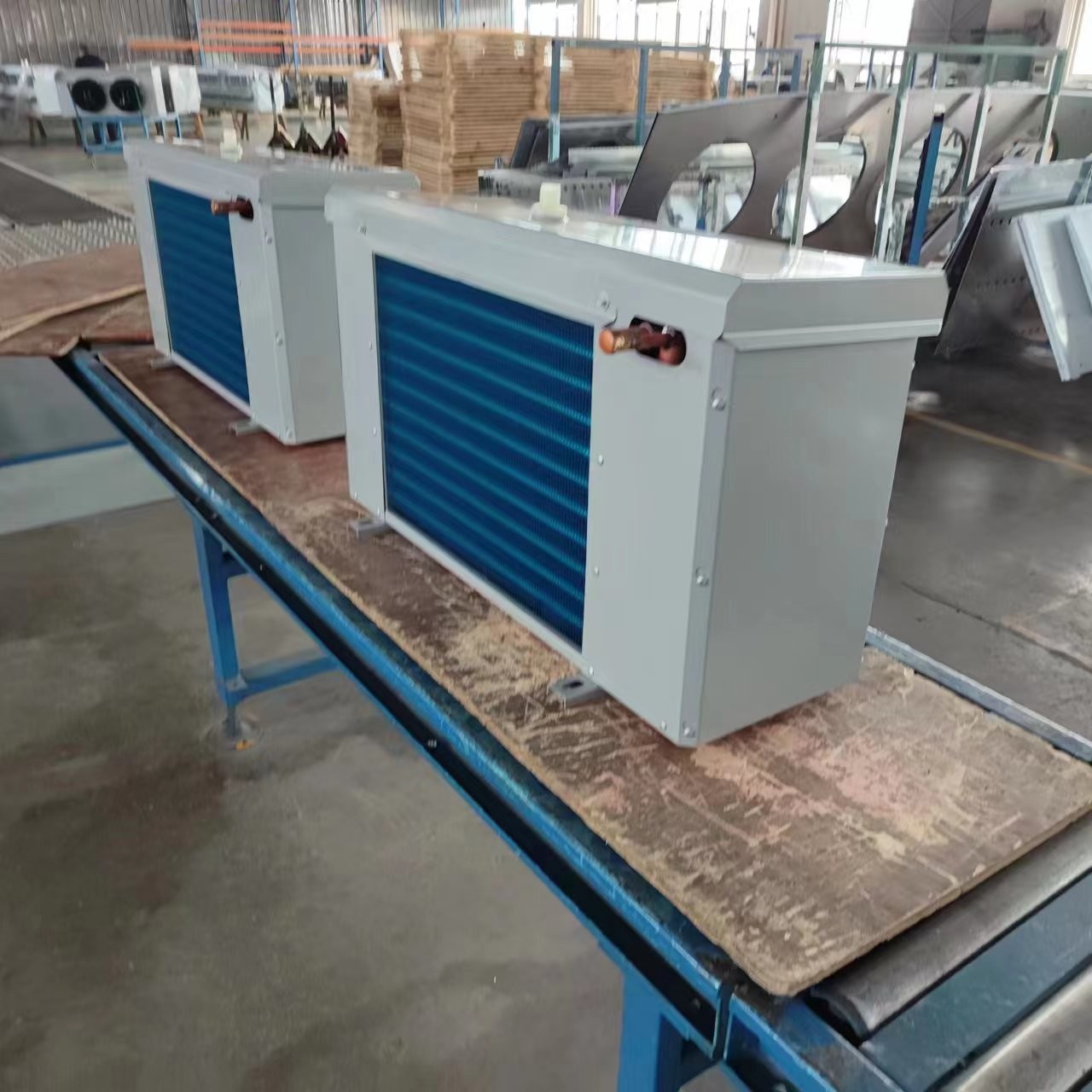

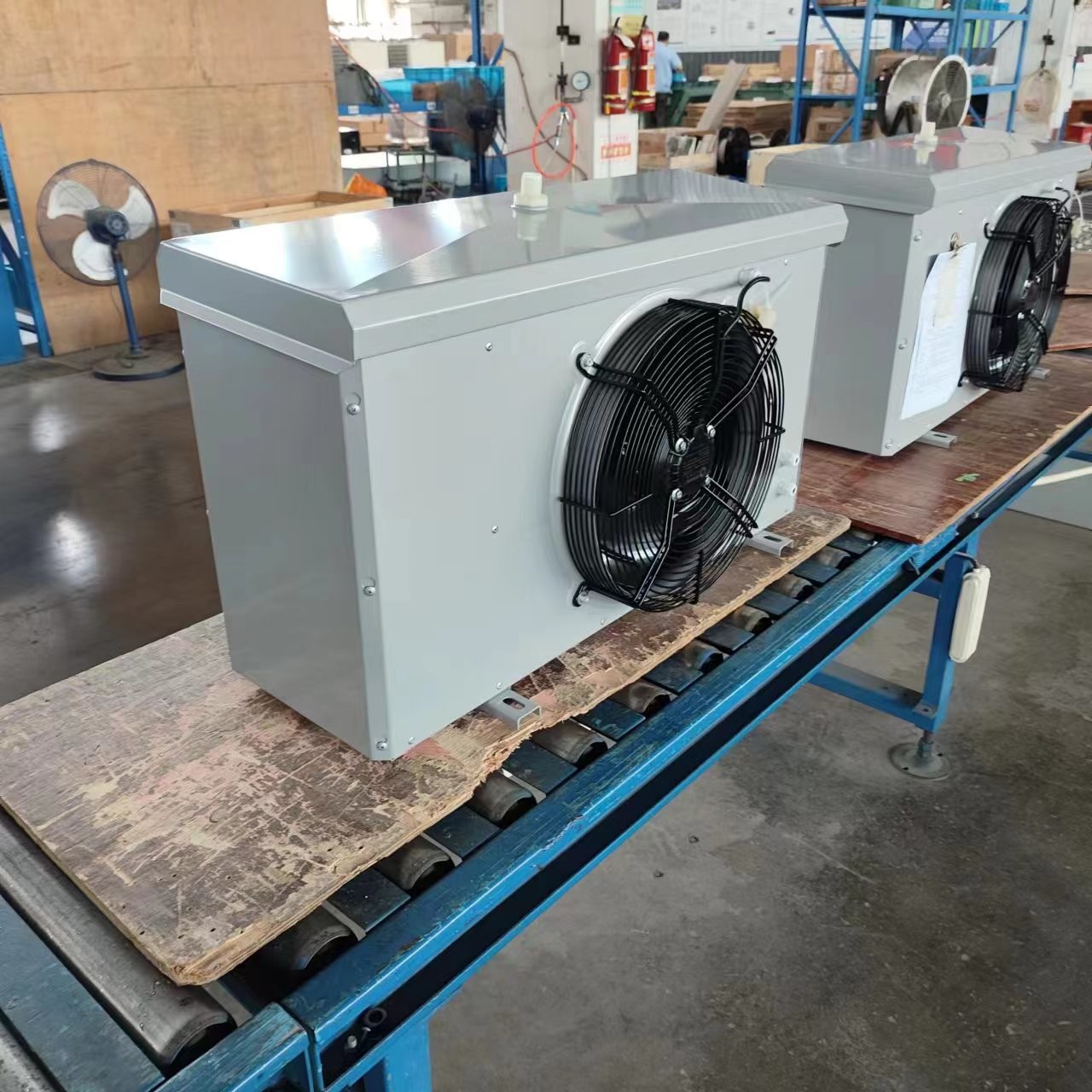

Nome di prodotto: Dispositivo di raffreddamento di aria commerciale impermeabile dell'evaporatore di IP65 Coolroom per conservazione frigorifera
DISPOSITIVI DI RAFFREDDAMENTO DI UNITÀ COMMERCIALI DEL GLICOL DI CELLING DI SERIE DI EHG
1. Descrizione di prodotto:
Il dispositivo di raffreddamento commerciale della glicole etilenico di serie di EHG sviluppato dalla nostra società adotta i tubi di rame del φ 12, attrezzatura di raffreddamento di conservazione frigorifera con la soluzione acquosa del glicol come refrigerante. La serie di EHG di dispositivi di raffreddamento di aria può essere utilizzata nella conservazione frigorifera a 10℃, a 0℃ e a -18℃ rispettivamente, pricipalmente per conservazione frigorifera con la capacità di raffreddamento media e piccola.
Questa serie di prodotti ha le seguenti caratteristiche:
●Intelaiatura: l'alta qualità ha galvanizzato il piatto d'acciaio con il rivestimento d'argento della polvere (RAL7001), con la forte resistenza della corrosione; I due piatti laterali ed il piatto esterno dell'acqua adottare la struttura provvista di cardini, che è conveniente e veloce funzionare.
●La piastra laterale dell'evaporatore adotta il piatto di alluminio, efficacemente protegge il tubo di rame, riduce il peso.
●Doppia progettazione del piatto dell'acqua: il piatto esterno dell'acqua adotta la struttura angolare, il drenaggio regolare, non angolo morto di drenaggio; Il vassoio interno dell'acqua adotta la struttura del canale del piatto di alluminio. L'acqua condensata o l'acqua disgelata direttamente è scaricata nello sbocco del vassoio esterno dell'acqua tramite il vassoio interno dell'acqua.
●La progettazione lunga della presa d'aria con l'arco integrale di allungamento ha buon effetto del flusso d'aria.
●Per il fan con un diametro di 500, ci sono piedi di sostegno del pavimento per installazione facile.
●Bobina: il tubo di rame φ12, spaziante 38.1×33, disposizione del triangolo, efficienza del trasferimento di calore è alto.
●Alette di alluminio ondulate con il film idrofilo, un gioco dell'aletta di 4,0 e di 6.0mm per soddisfare le richieste differenti di temperatura di conservazione frigorifera.
●Fan: fan esterno ad alta potenza del rotore, temperatura di funzionamento -30℃~60℃; Le specifiche φ350, φ400, φ500, la formazione del fan di specifiche differenti della serie del prodotto, utenti hanno più scelte.
●Sbrinamento: lo sbrinamento di riscaldamento elettrico standard, condotto termico di acciaio inossidabile si distribuisce sull'aletta del tubo della bobina ed il piatto interno dell'acqua, ha un buon effetto di disgelamento.
●La scatola di giunzione impermeabile del grado IP65 ed il connettore impermeabile, il fan ed il condotto termico adottano il contenitore indipendente di cavo, con migliore effetto impermeabile, l'alta affidabilità.
●Prova di pressione rigorosa della fabbrica, pressione di prova 23bar.
2. Configurazione ed opzioni standard:
| Parti | Configurazione | Parti | Configurazione | ||
| Intelaiatura | Strato della lega di Al-MG con il rivestimento della polvere | × | Aletta | Alette di alluminio | ○ |
| strato con il rivestimento della polvere | ○ | Alette di alluminio idrofile | ● | ||
| Lamiera galvanizzato con il rivestimento della polvere | ● | Disgeli | Sbrinamento dell'aria | ○ | |
| Plate* di acciaio inossidabile | ○ | Condotto termico elettrico | ● | ||
| Fan | Motore di WEIGUANG | ● | Acqua | × | |
| Motor* di EBM | ○ | Cavo caldo del tubo di scarico | ○ | ||
| Il motore del secchio del vento | ○ | Cinghia del riscaldamento della condotta del vento | ○ | ||
●: Norma; ○: Opzioni; ×: Non scelga.
*: Breve presa d'aria laterale del deflettore di uso.
3. Scheda di dati tecnica:
3,1 aletta che spazia 4.0mm
| Modello |
Glicol 25% T1 =-3℃, T2 =2℃ Tr=10℃, RH85% |
Glicol 34% T1 =-10℃, T2 =-7℃ Tr=0℃, RH85% |
Superficie |
Metropolitana Volume |
Flusso d'aria | Airthrow | Colleghi il tubo | Peso | ||||
| Capa. (Chilowatt) |
Flusso liquido (m3/h) |
Capa. (Chilowatt) |
Flusso liquido (m3/h) |
m2 | DM3 | m.3 /h | m. | Entrata | Sbocco | Scolo | chilogrammo | |
| fan φ350 | ||||||||||||
| EHG351/CL-ET | 2,9 | 0,5 | 2,2 | 0,7 | 10,9 | 2,2 | 2050 | 7 | 16 | 16 | G1» | 36 |
| EHG351/DL-ET | 3,6 | 0,7 | 2,6 | 0,8 | 14,6 | 2,9 | 1850 | 7 | 16 | 16 | G1» | 37 |
| EHG352/CL-ET | 5,9 | 1,1 | 4,4 | 1,4 | 21,9 | 4,0 | 4100 | 9 | 22 | 22 | G1» | 56 |
| EHG352/DL-ET | 7,3 | 1,4 | 5,3 | 1,7 | 29,2 | 5,3 | 3700 | 9 | 22 | 22 | G1» | 59 |
| EHG353/CL-ET | 8,9 | 1,6 | 6,6 | 2,1 | 32,8 | 5,8 | 6150 | 10 | 28 | 28 | G1» | 77 |
| EHG353/DL-ET | 11,0 | 2,0 | 7,8 | 2,5 | 43,8 | 7,8 | 5550 | 10 | 28 | 28 | G1» | 81 |
| EHG354/CL-ET | 11,8 | 2,2 | 8,8 | 2,8 | 43,8 | 7,7 | 8200 | 11 | 28 | 28 | G1» | 98 |
| EHG354/DL-ET | 14,6 | 2,7 | 10,5 | 3,4 | 58,4 | 10,2 | 7400 | 11 | 35 | 35 | G1» | 104 |
| fan φ400 | ||||||||||||
| EHG401/DL-ET | 6,0 | 1,1 | 4,2 | 1,4 | 23,2 | 4,5 | 3600 | 11 | 22 | 22 | G1» | 47 |
| EHG401/FL-ET | 8,4 | 1,6 | 5,8 | 1,9 | 35,0 | 6,7 | 2950 | 11 | 28 | 28 | G1» | 52 |
| EHG402/DL-ET | 12,1 | 2,3 | 8,4 | 2,7 | 46,7 | 8,4 | 7200 | 12 | 28 | 28 | G1.5» | 77 |
| EHG402/FL-ET | 16,8 | 3,1 | 11,5 | 3,7 | 70,0 | 12,6 | 5900 | 12 | 35 | 35 | G1.5» | 86 |
| EHG403/DL-ET | 18,2 | 3,4 | 12,6 | 4,0 | 70,0 | 12,3 | 10800 | 13 | 35 | 35 | G1.5» | 106 |
| EHG403/FL-ET | 25,2 | 4,7 | 17,3 | 5,6 | 105,0 | 18,4 | 8850 | 13 | 42 | 42 | G1.5» | 120 |
| EHG404/DL-ET | 24,2 | 4,5 | 16,8 | 5,4 | 93,4 | 16,2 | 14400 | 14 | 42 | 42 | G1.5» | 132 |
| EHG404/FL-ET | 33,6 | 6,2 | 23,1 | 7,4 | 140,1 | 24,3 | 11800 | 14 | 50 | 50 | G1.5» | 151 |
| fan φ500 | ||||||||||||
| EHG501/DL-ET | 10,6 | 2,0 | 7,3 | 2,4 | 39,4 | 7,2 | 6500 | 17 | 28 | 28 | G1.5» | 78 |
| EHG501/FL-ET | 14,7 | 2,7 | 10,0 | 3,2 | 59,1 | 10,8 | 5400 | 16 | 35 | 35 | G1.5» | 86 |
| EHG502/DL-ET | 21,2 | 3,9 | 14,5 | 4,7 | 78,8 | 13,8 | 13000 | 19 | 35 | 35 | G1.5» | 124 |
| EHG502/FL-ET | 29,5 | 5,5 | 20,1 | 6,5 | 118,2 | 20,7 | 10800 | 18 | 42 | 42 | G1.5» | 139 |
| EHG503/DL-ET | 31,9 | 5,9 | 21,9 | 7,0 | 118,2 | 20,4 | 19500 | 21 | 42 | 42 | G2» | 171 |
| EHG503/FL-ET | 44,3 | 8,2 | 30,1 | 9,7 | 177,3 | 30,7 | 16200 | 20 | 50 | 50 | G2» | 194 |
| EHG504/DL-ET | 42,5 | 7,8 | 29,1 | 9,3 | 157,6 | 27,0 | 26000 | 22 | 50 | 50 | G2» | 219 |
| EHG504/FL-ET | 59,1 | 10,9 | 40,2 | 12,9 | 236,4 | 40,6 | 21600 | 21 | 50 | 50 | G2» | 251 |
3,2 aletta che spazia 6.0mm
| Modello |
Glicol 34% T1 =-10℃, T2 =-7℃ Tr=0℃, RH85% |
Glicol 50% T1 =-28℃, T2 =-25℃ Tr=0℃, RH95% |
Superficie |
Metropolitana Volume |
Flusso d'aria | Airthrow | Colleghi il tubo | Peso | ||||
| Capa. (Chilowatt) |
Flusso liquido (m3/h) |
Capa. (Chilowatt) |
Flusso liquido (m3/h) |
m2 | DM3 | m.3 /h | m. | Entrata | Sbocco | Scolo | chilogrammo | |
| fan φ350 | ||||||||||||
| EHG351/CD-ET | 1,8 | 0,6 | 1,6 | 0,6 | 7,5 | 2,2 | 2100 | 8 | 16 | 16 | G1» | 35 |
| EHG351/DD-ET | 2,2 | 0,7 | 2,0 | 0,7 | 10,0 | 2,9 | 1900 | 8 | 16 | 16 | G1» | 37 |
| EHG352/CD-ET | 3,6 | 1,1 | 3,3 | 1,1 | 15,0 | 4,0 | 4200 | 10 | 22 | 22 | G1» | 55 |
| EHG352/DD-ET | 4,4 | 1,4 | 4,0 | 1,4 | 20,0 | 5,3 | 3800 | 10 | 22 | 22 | G1» | 58 |
| EHG353/CD-ET | 5,4 | 1,7 | 5,0 | 1,8 | 22,6 | 5,8 | 6300 | 11 | 28 | 28 | G1» | 75 |
| EHG353/DD-ET | 6,6 | 2,1 | 6,0 | 2,1 | 30,0 | 7,8 | 5700 | 11 | 28 | 28 | G1» | 79 |
| EHG354/CD-ET | 7,2 | 2,3 | 6,6 | 2,3 | 30,0 | 7,7 | 8400 | 12 | 28 | 28 | G1» | 97 |
| EHG354/DD-ET | 8,8 | 2,8 | 8,0 | 2,8 | 40,1 | 10,2 | 7600 | 12 | 35 | 35 | G1» | 102 |
| fan φ400 | ||||||||||||
| EHG401/DD-ET | 3,5 | 1,2 | 3,2 | 1,2 | 16,1 | 4,5 | 3700 | 12 | 22 | 22 | G1» | 47 |
| EHG401/FD-ET | 5,1 | 1,6 | 4,5 | 1,6 | 24,1 | 6,7 | 3200 | 12 | 28 | 28 | G1» | 51 |
| EHG402/DD-ET | 7,0 | 2,3 | 6,4 | 2,5 | 32,1 | 8,4 | 7400 | 13 | 28 | 28 | G1.5» | 75 |
| EHG402/FD-ET | 10,0 | 3,2 | 9,1 | 3,2 | 48,2 | 12,6 | 6400 | 13 | 35 | 35 | G1.5» | 83 |
| EHG403/DD-ET | 10,6 | 3,4 | 9,6 | 3,4 | 48,2 | 12,3 | 11100 | 14 | 35 | 35 | G1.5» | 104 |
| EHG403/FD-ET | 15,1 | 4,9 | 13,7 | 4,8 | 72,2 | 18,4 | 9600 | 14 | 42 | 42 | G1.5» | 116 |
| EHG404/DD-ET | 14,1 | 4,5 | 12,8 | 4,5 | 64,2 | 16,2 | 14800 | 15 | 42 | 42 | G1.5» | 129 |
| EHG404/FD-ET | 20,2 | 6,5 | 18,2 | 6,4 | 96,3 | 24,3 | 12800 | 15 | 50 | 50 | G1.5» | 145 |
| fan φ500 | ||||||||||||
| EHG501/DD-ET | 5,9 | 1,9 | 5,4 | 1,9 | 27,1 | 7,2 | 6800 | 18 | 28 | 28 | G1.5» | 77 |
| EHG501/FD-ET | 8,5 | 2,7 | 7,7 | 2,7 | 40,6 | 10,8 | 5800 | 17 | 35 | 35 | G1.5» | 84 |
| EHG502/DD-ET | 11,9 | 3,8 | 10,8 | 3,8 | 54,2 | 13,8 | 13600 | 20 | 35 | 35 | G1.5» | 120 |
| EHG502/FD-ET | 17,1 | 5,5 | 15,4 | 5,4 | 81,3 | 20,7 | 11600 | 19 | 42 | 42 | G1.5» | 134 |
| EHG503/DD-ET | 17,9 | 5,7 | 16,3 | 5,7 | 81,3 | 20,4 | 20400 | 22 | 42 | 42 | G2» | 165 |
| EHG503/FD-ET | 25,5 | 8,2 | 23,1 | 8,1 | 121,9 | 30,7 | 17400 | 21 | 50 | 50 | G2» | 187 |
| EHG504/DD-ET | 23,8 | 7,6 | 21,6 | 7,6 | 108,3 | 27,0 | 27200 | 23 | 50 | 50 | G2» | 212 |
| EHG504/FD-ET | 34,1 | 10,9 | 30,9 | 10,8 | 162,5 | 40,6 | 23200 | 22 | 50 | 50 | G2» | 240 |
Nella tavola, il T1 è l'impiegato dell'entrata. della soluzione della glicole etilenico, il T2 è l'impiegato dello sbocco. ed il TR è l'impiegato. di cella frigorifera.
4. Tavola di parametro elettrica:
| 型号 | Motore del ventilatore | Sbrinamento elettrico | |||||
|
Tensione (v) |
Input (w) |
Corrente (A) |
Velocità (r/min) |
Bobina (Chilowatt) |
Vassoio (Chilowatt) |
Totale (Chilowatt) |
|
| EHG351* | 380-3 | 129 | 0,4 | 1400 | 2×0.5 | 1×0.5 | 1,5 |
| EHG352* | 380-3 | 258 | 0,8 | 1400 | 2×0.9 | 1×0.9 | 2,7 |
| EHG353* | 380-3 | 387 | 1,2 | 1400 | 2×1.3 | 1×1.3 | 3,9 |
| EHG354* | 380-3 | 516 | 1,6 | 1400 | 2×1.7 | 1×1.7 | 5,1 |
| EHG401/D* | 380-3 | 205 | 0,51 | 1380 | 3×0.6 | 1×0.6 | 2,4 |
| EHG401/F* | 380-3 | 205 | 0,51 | 1380 | 5×0.6 | 1×0.6 | 3,6 |
| EHG402/D* | 380-3 | 410 | 1,02 | 1380 | 3×1.1 | 1×1.1 | 4,4 |
| EHG402/F* | 380-3 | 410 | 1,02 | 1380 | 5×1.1 | 1×1.1 | 6,6 |
| EHG403/D* | 380-3 | 615 | 1,53 | 1380 | 3×1.6 | 1×1.6 | 6,4 |
| EHG403/F* | 380-3 | 615 | 1,53 | 1380 | 5×1.6 | 1×1.6 | 9,6 |
| EHG404/D* | 380-3 | 820 | 2,04 | 1380 | 3×2.0 | 1×2.0 | 8,0 |
| EHG404/F* | 380-3 | 820 | 2,04 | 1380 | 5×2.0 | 1×2.0 | 12,0 |
| EHG501/D* | 380-3 | 500 | 0,95 | 1380 | 3×0.8 | 2×0.8 | 4,0 |
| EHG501/F* | 380-3 | 500 | 0,95 | 1380 | 5×0.8 | 2×0.8 | 5,6 |
| EHG502/D* | 380-3 | 1000 | 1,9 | 1380 | 3×1.6 | 2×1.6 | 8,0 |
| EHG502/F* | 380-3 | 1000 | 1,9 | 1380 | 5×1.6 | 2×1.6 | 11,2 |
| EHG503/D* | 380-3 | 1500 | 2,85 | 1380 | 3×2.3 | 2×2.3 | 11,5 |
| EHG503/F* | 380-3 | 1500 | 2,85 | 1380 | 5×2.3 | 2×2.3 | 16,1 |
| EHG504/D* | 380-3 | 2000 | 3,8 | 1380 | 3×3.0 | 2×3.0 | 15,0 |
| EHG504/F* | 380-3 | 2000 | 3,8 | 1380 | 5×3.0 | 2×3.0 | 21,0 |
5.How per selezionare evaparator corretto:
Generalmente, scelga la capacità di raffreddamento *1.15 della stanza del capacity=cold dell'evaporatore
1.When la temperatura ambiente fredda è intorno a 0℃, seleziona 4.5mm come spazio dell'aletta.
Evaporatore choose=1.0*Q0
2.When la temperatura ambiente fredda è intorno a -18℃, seleziona 6mm come spazio dell'aletta.
Evaparator choose=1.1*Q0
3.When la temperatura ambiente fredda è intorno a -25℃, seleziona 9mm come spazio dell'aletta.
Evaparator choose=1.27*Q0
Nota: L'acqua disgela ed il gas caldo disgela il tipo è inoltre facoltativo.
La specificazione su misura mi lascia il messaggio per i dettagli.
6.Want per conoscere altri prodotti relativi? - clicchi l'immagine per la specificazione dettagliata
7.How per assicurare qualità? Della procedura?
Il nostro dipartimento del controllo di qualità si assicurerà di ogni punto
8.Do voi fabbrica?
Siamo fabbrica stabilita nel 1995 e con 28years ci siamo sviluppati, dato il benvenuto a da tutti i nostri clienti. A causa di tutto il vostro supporto ora siamo una grande famiglia di più di 300 persone, coperte 50000 metri quadri ed il vostro appoggio sono molto importanti di continuazione del nostro sogno del cibo dell'alimento fresco e sano.
9.Do assistete alla mostra?
Ogni anno assisteremo a nazionale domestico e mostra straniera, inoltre sosterremo il nostro agente per assistere alla mostra, diamo il benvenuto a per unirci.
10.Why ci scelgono
Professionale: 28 anni mettono a fuoco le attrezzature dell'una cosa-refrigerazione
Materiale usiamo sufficiente
Certificato: CE, iso e cetiifcate di produzione dell'apparecchiatura sotto pressione speciale
riferimento 11.Projects?
12.FAQ
1, Q: Dove è il vostro indirizzo della fabbrica?
: Siamo fabbrica e situato nell'attrezzatura di refrigerazione producendo provincia di Shengzhou basso, Zhejiang.
2, Q: Che cosa è il vostro pacchetto?
: Il nostro pacchetto aderire all'abitudine richiede per non includere il legno originale.
3, Q: Che cosa è il vostro MOQ?
: I prodotti ordinari possono ordinare da 1 messo.
4, Q: Potete offrire il campione?
: Sì, possiamo offrire il costo e la consegna di sample.and alla vostra tassa.
5, Q: Non posso trovare i prodotti sulla vostra lista?
: Contattimi prego direttamente.
6, Q: Come posso confermare la vostra fabbrica?
: Abbiamo documento verificato terzi del rapporto di Bureau Veritas, potete scaricare in pagina della società o lasciarmi il messaggio per ottenere.
