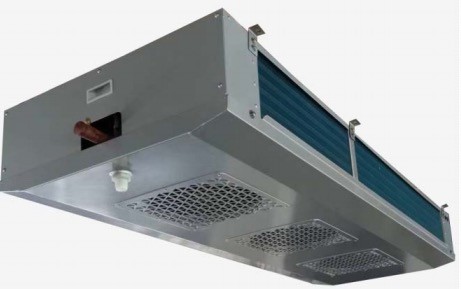

Nome di prodotto: Spazio più freddo doppio commerciale dell'aletta dell'unità 4.5-12mm della stanza fresca del glicol di scarico
DISPOSITIVI DI RAFFREDDAMENTO DI UNITÀ COMMERCIALI DEL GLICOL DI SERIE DUAL-DISCHARGE DI ECG
1. Descrizione di prodotto:
I dispositivi di raffreddamento di aria di serie di ECG sono progettati con la soluzione della glicole etilenico come il liquido refrigerante secondario e struttura ultrasottile, con la presa d'aria dal fondo e dallo scarico dell'aria da due lati. I dispositivi di raffreddamento di serie di ECG principale utilizzazione nella conservazione frigorifera che soluzione della glicole etilenico di uso come liquido refrigerante secondario. Il prodotto ha un piccolo spazio dell'installazione e pricipalmente è utilizzato in una sala di trattamento equipaggiata con la soluzione del glicol di bassa temperatura come il refrigerante secondario. I dispositivi di raffreddamento di serie di ECG possono essere usati a 10℃, a 0℃ e a -18℃ rispettivamente.
Questa serie di prodotti ha le seguenti caratteristiche:
●Intelaiatura: Strato della lega di Al-MG con il rivestimento d'argento della polvere (RAL7001), ha la forti proprietà e peso leggero anticorrosivi.
●La piastra laterale dell'evaporatore adotta il piatto di alluminio, efficacemente protegge il tubo di rame, riduce il peso.
●Doppia progettazione del piatto dell'acqua: il piatto esterno dell'acqua con progettazione della struttura della cerniera, operazione conveniente; Il vassoio interno dell'acqua adotta la struttura del canale del piatto di alluminio. L'acqua condensata o l'acqua disgelata direttamente è scaricata nello sbocco del vassoio esterno dell'acqua tramite il vassoio interno dell'acqua.
●Bobina: il tubo di rame φ12, il gioco del tubo è 38.1×33, la disposizione del triangolo, efficienza del trasferimento di calore è alto.
●Alette di alluminio ondulate con il film idrofilo, un gioco dell'aletta di 4,0 e di 6.0mm per soddisfare le richieste differenti di temperatura di conservazione frigorifera.
●Fan: fan esterno del rotore, specificazione φ350, temperatura di lavoro -30~60℃, il numero del fan dei fan 1 - 4. Con l'alta velocità e la progettazione a bassa velocità, può soddisfare le richieste differenti di rumore.
●Sbrinamento: lo sbrinamento di riscaldamento elettrico standard, condotto termico di acciaio inossidabile si distribuisce sull'aletta del tubo della bobina ed il piatto interno dell'acqua, ha un buon effetto di disgelamento.
●La scatola di giunzione impermeabile del grado IP65 ed il connettore impermeabile, il fan ed il condotto termico adottano il contenitore indipendente di cavo, con migliore effetto impermeabile, l'alta affidabilità.
●Lo sbocco del dispositivo di raffreddamento di aria è fornito del alve dello schrader, che è conveniente affinchè gli utenti individui la pressione.
●Prova di pressione rigorosa della fabbrica, pressione di prova 23bar.
2. Configurazione ed opzioni standard:
| Parti | Configurazione | Parti | Configurazione | ||
| Intelaiatura | Strato della lega di Al-MG con il rivestimento della polvere | ● | Aletta | Alette di alluminio | ○ |
| strato con il rivestimento della polvere | ○ | Alette di alluminio idrofile | ● | ||
| Lamiera galvanizzato con il rivestimento della polvere | ○ | Sbrinamento | Sbrinamento dell'aria | ○ | |
| Piatto di acciaio inossidabile | ○ | Condotto termico elettrico | ● | ||
| Fan | Motore di WEIGUANG | ● | Acqua | × | |
| Motore di EBM | ○ | Cavo caldo del tubo di scarico | ○ | ||
| Il motore del secchio del vento | × | Cinghia del riscaldamento della condotta del vento | × | ||
●: Norma; ○: Opzioni; ×: Non scelga
3. Scheda di dati tecnica:
3,1 velocità standard del fan (1420rpm)
3.1.1 aletta che spazia 4.0mm
| Modello |
Glicol 25% T1 =-3℃, T2 =2℃ Tr=10℃, RH85% |
Glicol 34% T1 =-10℃, T2 =-7℃ Tr=0℃, RH85% |
Superficie |
Metropolitana Volume |
Flusso d'aria | Airthrow | Colleghi il tubo | Peso | ||||
| Capacità (chilowatt) |
Flusso liquido (m3/h) |
Capacità (chilowatt) |
Flusso liquido (m3/h) |
m2 | DM3 | m.3 /h | m. | Entrata | Sbocco | Scolo | chilogrammo | |
| ECG351/CLN-ET | 3,5 | 0,6 | 2,6 | 0,8 | 13,1 | 2,5 | 2200 | 6 | φ22 | φ22 | G1» | 31 |
| ECG351/DLN-ET | 4,4 | 0,8 | 3,2 | 1,0 | 17,5 | 3,4 | 2000 | 6 | φ22 | φ22 | G1» | 33 |
| ECG352/CLN-ET | 7,1 | 1,3 | 5,1 | 1,6 | 26,3 | 4,7 | 4400 | 8 | φ28 | φ28 | G1» | 51 |
| ECG352/DLN-ET | 8,8 | 1,6 | 6,3 | 2,0 | 35,0 | 6,3 | 4000 | 8 | φ28 | φ28 | G1» | 55 |
| ECG353/CLN-ET | 10,6 | 2,0 | 7,7 | 2,5 | 39,4 | 6,9 | 6600 | 10 | φ28 | φ28 | G1» | 73 |
| ECG353/DLN-ET | 13,1 | 2,4 | 9,4 | 3,0 | 52,5 | 9,2 | 6000 | 10 | φ35 | φ35 | G1» | 79 |
| ECG354/CLN-ET | 14,2 | 2,6 | 10,2 | 3,3 | 52,5 | 9,1 | 8800 | 12 | φ35 | φ35 | G1» | 93 |
| ECG354/DLN-ET | 17,5 | 3,2 | 12,6 | 4,0 | 70,0 | 12,2 | 8000 | 12 | φ35 | φ35 | G1» | 100 |
Nella tavola, il T1 è l'impiegato dell'entrata. della soluzione della glicole etilenico, il T2 è l'impiegato dello sbocco. ed il TR è l'impiegato. di cella frigorifera.
3.1.2 aletta che spazia 6.0mm
| Modello |
Glicol 34% T1 =-10℃, T2 =-7℃ Tr=0℃, RH85% |
Glicol 50% T1 =-28℃, T2 =-25℃ Tr=-18℃, RH95% |
Superficie |
Metropolitana Volume |
Flusso d'aria | Airthrow | Colleghi il tubo | Peso | ||||
| Capacità (chilowatt) |
Flusso liquido (m3/h) |
Capacità (chilowatt) |
Flusso liquido (m3/h) |
m2 | DM3 | m.3 /h | m. | Entrata | Sbocco | Scolo | chilogrammo | |
| ECG351/CDN-ET | 2,1 | 0,7 | 1,9 | 0,7 | 9,0 | 2,5 | 2350 | 6 | φ22 | φ22 | G1» | 30 |
| ECG351/DDN-ET | 2,6 | 0,8 | 2,4 | 0,8 | 12,0 | 3,4 | 2200 | 6 | φ22 | φ22 | G1» | 32 |
| ECG352/CDN-ET | 4,3 | 1,4 | 3,9 | 1,4 | 18,1 | 4,7 | 4700 | 8 | φ28 | φ28 | G1» | 50 |
| ECG352/DDN-ET | 5,3 | 1,7 | 4,8 | 1,7 | 24,1 | 6,3 | 4400 | 8 | φ28 | φ28 | G1» | 53 |
| ECG353/CDN-ET | 6,4 | 2,0 | 5,8 | 2,0 | 27,1 | 6,9 | 7050 | 10 | φ28 | φ28 | G1» | 71 |
| ECG353/DDN-ET | 7,9 | 2,5 | 7,2 | 2,5 | 36,1 | 9,2 | 6600 | 10 | φ35 | φ35 | G1» | 76 |
| ECG354/CDN-ET | 8,5 | 2,7 | 7,8 | 2,7 | 36,1 | 9,1 | 9400 | 12 | φ35 | φ35 | G1» | 91 |
| ECG354/DDN-ET | 10,6 | 3,4 | 9,6 | 3,4 | 48,2 | 12,2 | 8800 | 12 | φ35 | φ35 | G1» | 97 |
Nella tavola, il T1 è l'impiegato dell'entrata. della soluzione della glicole etilenico, il T2 è l'impiegato dello sbocco. ed il TR è l'impiegato. di cella frigorifera.
3,2 fan a bassa velocità (920rpm)
3.2.1 aletta che spazia 4.0mm
| Modello |
Glicol 25% T1 =-3℃, T2 =2℃ Tr=10℃, RH85% |
Glicol 34% T1 =-10℃, T2 =-7℃ Tr=0℃, RH85% |
Superficie |
Metropolitana Volume |
Flusso d'aria | Airthrow | Colleghi il tubo | Peso | ||||
| Capacità (chilowatt) |
Flusso liquido (m3/h) |
Capacità (chilowatt) |
Flusso liquido (m3/h) |
m2 | DM3 | m.3 /h | m. | Entrata | Sbocco | Scolo | chilogrammo | |
| ECG351/CLS-ET | 2,9 | 0,5 | 1,8 | 0,6 | 13,1 | 2,5 | 1150 | 5 | φ22 | φ22 | G1» | 31 |
| ECG351/DLS-ET | 3,5 | 0,6 | 2,1 | 0,7 | 17,5 | 3,4 | 1300 | 5 | φ22 | φ22 | G1» | 33 |
| ECG352/CLS-ET | 5,8 | 1,1 | 3,7 | 1,2 | 26,3 | 4,7 | 2300 | 7 | φ28 | φ28 | G1» | 51 |
| ECG352/DLS-ET | 7,0 | 1,3 | 4,2 | 1,3 | 35,0 | 6,3 | 2600 | 7 | φ28 | φ28 | G1» | 55 |
| ECG353/CLS-ET | 8,7 | 1,6 | 5,5 | 1,8 | 39,4 | 6,9 | 3450 | 8 | φ28 | φ28 | G1» | 73 |
| ECG353/DLS-ET | 10,5 | 1,9 | 6,3 | 2,0 | 52,5 | 9,2 | 3900 | 8 | φ35 | φ35 | G1» | 79 |
| ECG354/CLS-ET | 11,6 | 2,1 | 7,4 | 2,4 | 52,5 | 9,1 | 4600 | 10 | φ35 | φ35 | G1» | 93 |
| ECG354/DLS-ET | 14,0 | 2,6 | 8,4 | 2,7 | 70,0 | 12,2 | 5200 | 10 | φ35 | φ35 | G1» | 100 |
Nella tavola, il T1 è l'impiegato dell'entrata. della soluzione della glicole etilenico, il T2 è l'impiegato dello sbocco. ed il TR è l'impiegato. di cella frigorifera.
3.2.2 aletta che spazia 6.0mm
| Modello |
Glicol 34% T1 =-10℃, T2 =-7℃ Tr=0℃, RH85% |
Glicol 50% T1 =-28℃, T2 =-25℃ Tr=-18℃, RH95% |
Superficie |
Metropolitana Volume |
Flusso d'aria | Airthrow | Colleghi il tubo | Peso | ||||
| Capacità (chilowatt) |
Flusso liquido (m3/h) |
Capacità (chilowatt) |
Flusso liquido (m3/h) |
m2 | DM3 | m.3 /h | m. | Entrata | Sbocco | Scolo | chilogrammo | |
| ECG351/CDS-ET | 1,5 | 0,5 | 1,3 | 0,5 | 9,0 | 2,5 | 1300 | 5 | φ22 | φ22 | G1» | 30 |
| ECG351/DDS-ET | 1,8 | 0,6 | 1,6 | 0,6 | 12,0 | 3,4 | 1450 | 5 | φ22 | φ22 | G1» | 32 |
| ECG352/CDS-ET | 3,1 | 1,0 | 2,7 | 1,0 | 18,1 | 4,7 | 2600 | 7 | φ28 | φ28 | G1» | 50 |
| ECG352/DDS-ET | 3,6 | 1,2 | 3,1 | 1,2 | 24,1 | 6,3 | 2900 | 7 | φ28 | φ28 | G1» | 53 |
| ECG353/CDS-ET | 4,6 | 1,5 | 4,1 | 1,5 | 27,1 | 6,9 | 3900 | 8 | φ28 | φ28 | G1» | 71 |
| ECG353/DDS-ET | 5,4 | 1,7 | 4,7 | 1,7 | 36,1 | 9,2 | 4350 | 8 | φ35 | φ35 | G1» | 76 |
| ECG354/CDS-ET | 6,1 | 2,0 | 5,4 | 2,0 | 36,1 | 9,1 | 5200 | 10 | φ35 | φ35 | G1» | 91 |
| ECG354/DDS-ET | 7,2 | 2,3 | 6,3 | 2,3 | 48,2 | 12,2 | 5800 | 10 | φ35 | φ35 | G1» | 97 |
Nella tavola, il T1 è l'impiegato dell'entrata. della soluzione della glicole etilenico, il T2 è l'impiegato dello sbocco. ed il TR è l'impiegato. di cella frigorifera.
4. Tavola di parametro elettrica:
| Modello | Motore del ventilatore | Sbrinamento elettrico | |||||
| Tensione (V) | Input (W) | Corrente (A) | Velocità (r/min) | Bobina (chilowatt) | Vassoio (chilowatt) | Totale (chilowatt) | |
| ECG351/** NETTO | 380-3 | 165 | 0,43 | 1420 | 2×0.6 | 2×0.6 | 2,4 |
| ECG352/** NETTO | 380-3 | 330 | 0,86 | 1420 | 2×1.1 | 2×1.1 | 4,4 |
| ECG353/** NETTO | 380-3 | 495 | 1,29 | 1420 | 2×1.6 | 2×1.6 | 6,4 |
| ECG354/** NETTO | 380-3 | 660 | 1,72 | 1420 | 2×2.0 | 2×2.0 | 8,0 |
| ECG351/** INSIEME | 380-3 | 80 | 0,32 | 920 | 2×0.6 | 2×0.6 | 2,4 |
| ECG352/** INSIEME | 380-3 | 160 | 0,64 | 920 | 2×1.1 | 2×1.1 | 4,4 |
| ECG353/** INSIEME | 380-3 | 240 | 0,96 | 920 | 2×1.6 | 2×1.6 | 6,4 |
| ECG354/** INSIEME | 380-3 | 320 | 1,28 | 920 | 2×2.0 | 2×2.0 | 8,0 |
5.How per selezionare evaparator corretto:
Generalmente, scelga la capacità di raffreddamento *1.15 della stanza del capacity=cold dell'evaporatore
1.When la temperatura ambiente fredda è intorno a 0℃, seleziona 4.5mm come spazio dell'aletta.
Evaporatore choose=1.0*Q0
2.When la temperatura ambiente fredda è intorno a -18℃, seleziona 6mm come spazio dell'aletta.
Evaparator choose=1.1*Q0
3.When la temperatura ambiente fredda è intorno a -25℃, seleziona 9mm come spazio dell'aletta.
Evaparator choose=1.27*Q0
Nota: L'acqua disgela ed il gas caldo disgela il tipo è inoltre facoltativo.
La specificazione su misura mi lascia il messaggio per i dettagli.
