Luogo di origine:
La Cina
Marca:
Kaideli
Certificazione:
CE,ISO9001-2008
Numero di modello:
Serie di ea

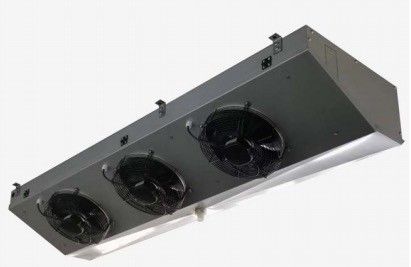

Nome di prodotto: Aluminun ha inclinato l'unità più fresca dell'aria del glicol per cella frigorifera
DISPOSITIVO DI RAFFREDDAMENTO DI UNITÀ AD ANGOLO DI SERIE DI EA
1. Descrizione di prodotto:
Il tipo ad angolo commerciale dispositivo di raffreddamento di serie di ea di aria, facendo uso di progettazione della struttura compatta, fan di salto, fan installato sulla superficie smussata, la dimensione del prodotto è piccolo, occupa lo spazio di conservazione frigorifera piccolo, pricipalmente usato per i quei la cella frigorifera di piccola dimensione.
Questa serie di prodotti ha le seguenti caratteristiche:
●Intelaiatura: facendo uso dello strato della lega di Al-MG con il rivestimento d'argento della polvere (RAL7001), ha la forti proprietà e peso leggero anticorrosivi.
●La piastra laterale dell'evaporatore adotta il piatto di alluminio, efficacemente protegge il tubo di rame, riduce il peso.
●Doppia progettazione del piatto dell'acqua: il piatto esterno dell'acqua con progettazione della struttura della cerniera, operazione conveniente; Il vassoio interno dell'acqua adotta la struttura del canale del piatto di alluminio. L'acqua condensata o l'acqua disgelata direttamente è scaricata nello sbocco del vassoio esterno dell'acqua tramite il vassoio interno dell'acqua.
●Bobina: tubo di rame φ12, spaziante 38.1×33, alta efficienza.
●Alette di alluminio ondulate con il film idrofilo, un gioco dell'aletta di 4,0 e di 6.0mm per soddisfare le richieste differenti di temperatura di conservazione frigorifera.
●Fan: fan esterno del rotore del ventilatore, temperatura di lavoro -30~60℃, specificazione φ300, il numero del fan dei fan 1 - 4.
●Sbrinamento: lo sbrinamento di riscaldamento elettrico standard, condotto termico di acciaio inossidabile si distribuisce sull'aletta del tubo della bobina ed il piatto interno dell'acqua, ha un buon effetto di disgelamento.
●Scatola di giunzione impermeabile del grado IP65 e connettore impermeabile, con migliore effetto impermeabile, alta affidabilità.
●Lo sbocco del dispositivo di raffreddamento di aria è fornito di valvola dello schrader, che è conveniente affinchè gli utenti individui la pressione.
●Prova di pressione rigorosa della fabbrica, pressione di prova 23bar.
●La valvola di espansione può essere preinstallata secondo i requisiti di cliente.
●Può incontrare il refrigerante per R404A, R507A, R448A, R449A, R134a, R22 ecc.
2. Configurazione ed opzioni standard:
| Parti | Configurazione | Parti | Configurazione | ||
| Intelaiatura | Strato della lega di Al-MG con il rivestimento della polvere | ● | Sbrinamento | Sbrinamento dell'aria | ○ |
| strato con il rivestimento della polvere | ○ | Condotto termico elettrico | ● | ||
| Lamiera galvanizzato con il rivestimento della polvere | ○ | Gas caldo | ○ | ||
| Piatto di acciaio inossidabile | ○ | Valvola di espansione | ○ | ||
| Fan | Motore di WEIGUANG | ● | Cavo caldo del tubo di scarico | ○ | |
| Motore di EBM | ○ | Cinghia del riscaldamento della condotta del vento | × | ||
| Il motore del secchio del vento | × | ||||
| Aletta | Alette di alluminio | ○ | |||
| Alette di alluminio idrofile | ● | ||||
●: Norma; ○: Opzioni; ×: Non scelga
3. Scheda di dati tecnica:
3,1 aletta che spazia 4.0mm
| Modello |
Capacity/R404A (Chilowatt) |
Superficie | Volume della metropolitana | Flusso d'aria | Airthrow | Tubo del collegamento | Peso | |||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
m2 | DM3 | m.3 /h | m. | Entrata | Sbocco | Scolo | chilogrammo | |
| EA301/CL-ES | 1,6 | 2,3 | 6,6 | 1,3 | 1400 | 5 | φ12 | φ12 | G1» | 18,5 |
| EA301/DL-ES | 2,0 | 2,9 | 8,8 | 1,7 | 1200 | 5 | φ12 | φ12 | G1» | 19,4 |
| EA302/CL-ES | 3,3 | 4,8 | 13,1 | 2,4 | 2800 | 7 | φ12 | φ19 | G1» | 31,2 |
| EA302/DL-ES | 4,0 | 5,9 | 17,5 | 3,2 | 2400 | 7 | φ12 | φ19 | G1» | 33,0 |
| EA303/CL-ES | 4,9 | 7,2 | 19,7 | 3,5 | 4200 | 8 | φ12 | φ22 | G1» | 43,3 |
| EA303/DL-ES | 6,0 | 8,8 | 26,3 | 4,6 | 3600 | 8 | φ12 | φ22 | G1» | 46,0 |
| EA304/CL-ES | 6,6 | 9,7 | 26,3 | 4,6 | 5600 | 9 | φ12 | φ22 | G1» | 55,0 |
| EA304/DL-ES | 8,1 | 11,9 | 35,0 | 6,1 | 4800 | 9 | φ12 | φ22 | G1» | 58,5 |
1. Nella tavola, il TC è temperatura ambiente fredda, ΔΤ è differenza fra a temperatura ambiente freddo. e impiegati di evaporazione.
il airthrow 2.The è aria 0.5m/s è arrivato distanza alla temperatura ambiente.
3. Per la capacità di raffreddamento di altre condizioni di lavoro, riferisca prego al coefficiente di correzione.
3,2 aletta che spazia 6.0mm
| Modello |
Capacità /R404A (Chilowatt) |
Superficie | Volume della metropolitana | Flusso d'aria | Airthrow | Tubo del collegamento | Peso | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
m2 | DM3 | m.3 /h | m. | Entrata | Sbocco | Scolo | chilogrammo | |
| EA301/CD-ES | 1,4 | 1,1 | 4,5 | 1,3 | 1500 | 5 | φ12 | φ12 | G1» | 18,0 |
| EA301/DD-ES | 1,8 | 1,4 | 6,0 | 1,7 | 1300 | 5 | φ12 | φ12 | G1» | 19,0 |
| EA302/CD-ES | 2,9 | 2,3 | 9,0 | 2,4 | 3000 | 7 | φ12 | φ19 | G1» | 30,6 |
| EA302/DD-ES | 3,6 | 2,9 | 12,0 | 3,2 | 2600 | 7 | φ12 | φ19 | G1» | 32,0 |
| EA303/CD-ES | 4,3 | 3,4 | 13,5 | 3,5 | 4500 | 8 | φ12 | φ22 | G1» | 42,4 |
| EA303/DD-ES | 5,4 | 4,3 | 18,1 | 4,6 | 3900 | 8 | φ12 | φ22 | G1» | 45,0 |
| EA304/CD-ES | 5,8 | 4,6 | 18,1 | 4,6 | 6000 | 9 | φ12 | φ22 | G1» | 53,7 |
| EA304/DD-ES | 7,2 | 5,7 | 24,1 | 6,1 | 5200 | 9 | φ12 | φ22 | G1» | 57,0 |
1.In la tavola, TC è temperatura ambiente fredda, ΔΤ è differenza fra a temperatura ambiente freddo. e impiegati di evaporazione.
il airthrow 2.The è aria 0.5m/s è arrivato distanza alla temperatura ambiente.
3. Per la capacità di raffreddamento di altre condizioni di lavoro, riferisca prego al coefficiente di correzione.
4. tavola di parametro elettrica:
| Modello | Motore del ventilatore | Sbrinamento elettrico | |||||
|
Tensione (v) |
Potere (w) |
Corrente (A) |
Velocità (r/min) |
Bobina (Chilowatt) |
Vassoio (Chilowatt) |
Totale (Chilowatt) |
|
| EA301* | 220-1 | 85 | 0,42 | 1380 | 1×0.6 | 1×0.6 | 1,2 |
| EA302* | 220-1 | 170 | 0,84 | 1380 | 1×1.1 | 1×1.1 | 2,2 |
| EA303* | 220-1 | 255 | 1,26 | 1380 | 1×1.6 | 1×1.6 | 3,2 |
| EA304* | 220-1 | 340 | 1,68 | 1380 | 1×2.0 | 1×2.0 | 4,0 |
5.How per selezionare evaparator corretto:
Generalmente, scelga la capacità di raffreddamento *1.15 della stanza del capacity=cold dell'evaporatore
1.When la temperatura ambiente fredda è intorno a 0℃, seleziona 4.5mm come spazio dell'aletta.
Evaporatore choose=1.0*Q0
2.When la temperatura ambiente fredda è intorno a -18℃, seleziona 6mm come spazio dell'aletta.
Evaparator choose=1.1*Q0
3.When la temperatura ambiente fredda è intorno a -25℃, seleziona 9mm come spazio dell'aletta.
Evaparator choose=1.27*Q0
Nota: L'acqua disgela ed il gas caldo disgela il tipo è inoltre facoltativo.
La specificazione su misura mi lascia il messaggio per i dettagli.
6.Want per conoscere altri prodotti relativi? - clicchi l'immagine per la specificazione dettagliata
7.How per assicurare qualità? Della procedura?
Il nostro dipartimento del controllo di qualità si assicurerà di ogni punto
8.Do voi fabbrica?
Siamo fabbrica stabilita nel 1995 e con 28years ci siamo sviluppati, dato il benvenuto a da tutti i nostri clienti. A causa di tutto il vostro supporto ora siamo una grande famiglia di più di 300 persone, coperte 50000 metri quadri ed il vostro appoggio sono molto importanti di continuazione del nostro sogno del cibo dell'alimento fresco e sano.
9.Do assistete alla mostra?
Ogni anno assisteremo a nazionale domestico e mostra straniera, inoltre sosterremo il nostro agente per assistere alla mostra, diamo il benvenuto a per unirci.
10.Why ci scelgono
Professionale: 28 anni mettono a fuoco le attrezzature dell'una cosa-refrigerazione
Materiale usiamo sufficiente
Certificato: CE, iso e cetiifcate di produzione dell'apparecchiatura sotto pressione speciale
riferimento 11.Projects?
12.FAQ
1, Q: Dove è il vostro indirizzo della fabbrica?
: Siamo fabbrica e situato nell'attrezzatura di refrigerazione producendo provincia di Shengzhou basso, Zhejiang.
2, Q: Che cosa è il vostro pacchetto?
: Il nostro pacchetto aderire all'abitudine richiede per non includere il legno originale.
3, Q: Che cosa è il vostro MOQ?
: I prodotti ordinari possono ordinare da 1 messo.
4, Q: Potete offrire il campione?
: Sì, possiamo offrire il costo e la consegna di sample.and alla vostra tassa.
5, Q: Non posso trovare i prodotti sulla vostra lista?
: Contattimi prego direttamente.
6, Q: Come posso confermare la vostra fabbrica?
: Abbiamo documento verificato terzi del rapporto di Bureau Veritas, potete scaricare in pagina della società o lasciarmi il messaggio per ottenere.
