Industrioso, professione, cooperazione, innovazione
| Luogo di origine: | Cina |
|---|---|
| Marca: | Kaideli |
| Certificazione: | CE,ISO9001-2008 |
| Numero di modello: | DL/DD/DJ |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | $100.00 - $1,700.00/sets |
| Imballaggi particolari: | Imballaggio di legno della scatola |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | TT, LC, Western Union |
| Capacità di alimentazione: | 2000 set/set al mese |
| Industria applicabile: | Hotel, negozi del materiale da costruzione, officine riparazioni del macchinario, alimento & negozi | Localizzazione dello showroom: | Il Vietnam, Filippine, Messico, Tailandia, il Kazakistan, Nigeria, l'Uzbekistan, Tagikistan |
|---|---|---|---|
| Ispezione video di uscita: | Fornito | Rapporto di prova della macchina: | Fornito |
| Tipo: | Evaporatore | Applicazione: | Parti di refrigerazione |
| Garanzia: | 1 anno | Agente frigorifero: | R-22/404 |
| Materiale: | Acciaio | capacità di raffreddamento: | 1.2-144kw |
| Alto temperatre: | 4.5 mm | Temperatura media: | 6.0 mm |
| Bassa temperatura: | 9 mm | Voltaggio: | 220/380 |
| Marchio: | Kaideli | Esame: | 2.6Mpa |
| FAN: | azionario | Servizio post-garanzia: | Supporto online |
| Localizzazione del servizio locale: | Nessuna | Tipo di commercializzazione: | Nuovo prodotto 2023 |
| Servizio post-vendita fornito: | Supporto online | Porto: | Ningbo/Shanghai/Canton |
| Condizione: | Nuovo | Colore: | Opzione (bianco, verde, nero) |
| Prodotto: | Dispositivo di raffreddamento di aria del glicol di Kaideli per la stanza del congelatore dell'evapo | ||
| Evidenziare: | Caldaio d'aria a funzionamento rapido,Progettazione della struttura a cerniera Air Cooler,Caldaia dell'aria per il deposito a freddo |
||

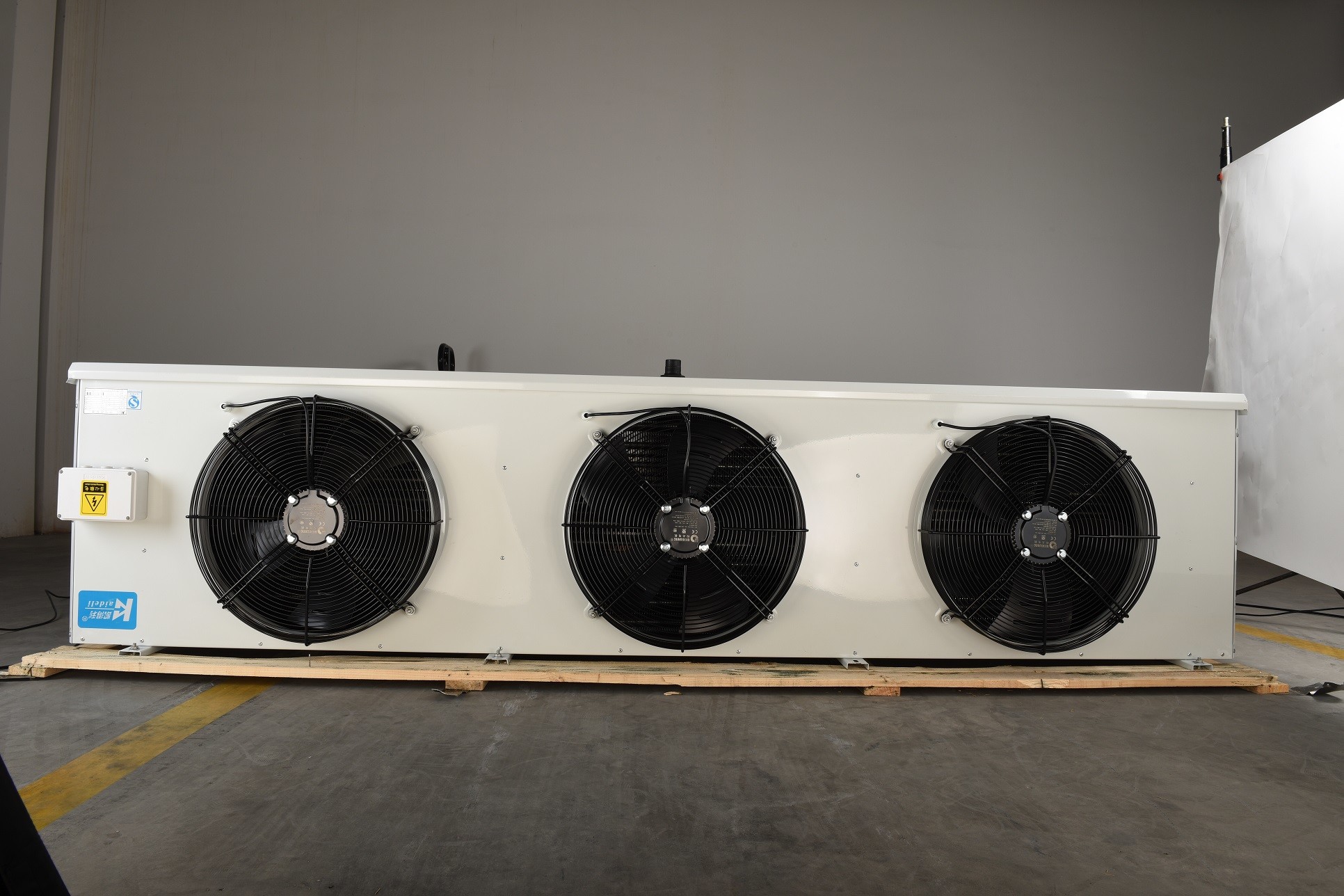

Nome del prodotto:Raffreddatore d'aria al glicole Kaideli ELG per cella frigorifera evaporatore congelatore
1. Descrizione del prodotto:
Il raffreddatore industriale di glicole etilenico della serie ELG sviluppato dalla nostra azienda adotta tubi di rame φ15, apparecchiature di raffreddamento per celle frigorifere con soluzione acquosa di glicole come refrigerante. La serie di raffreddatori ad aria ELG può essere utilizzata in celle frigorifere rispettivamente a 10℃, 0℃ e -18℃.
Questa serie di prodotti hanno le seguenti caratteristiche:
● Involucro: lamiera di acciaio zincato di alta qualità con rivestimento in polvere d'argento (RAL7001), con forte resistenza alla corrosione; Le due piastre laterali e la piastra dell'acqua esterna adottano la struttura incernierata, comoda e veloce da utilizzare.
● La piastra terminale dell'evaporatore adotta una piastra in alluminio, protegge efficacemente il tubo di rame e riduce il peso.
● Design a doppia piastra dell'acqua: la piastra dell'acqua esterna adotta una struttura angolare, drenaggio regolare, nessun angolo morto di drenaggio; Il vassoio dell'acqua interno adotta la struttura del canale d'aria della piastra di alluminio. L'acqua di condensa o l'acqua scongelata viene scaricata direttamente nell'uscita della vaschetta dell'acqua esterna attraverso la vaschetta dell'acqua interna.
● Il design lungo del condotto dell'aria con arco estensibile integrato ha un buon effetto del flusso d'aria.
● Per i ventilatori con diametro 500 e 630 sono disponibili piedini di supporto a pavimento per una facile installazione.
● Bobina: tubo in rame φ15, spaziatura dei tubi 50×50, disposizione quadrata, l'area di trasferimento del calore è ampia, la differenza di temperatura del trasferimento di calore è piccola, la velocità di scongelamento delle alette è lenta.
● Alette in alluminio ondulato con pellicola idrofila, spaziatura delle alette di 4,0, 6,0 e 9,0 mm per soddisfare i diversi requisiti di temperatura della cella frigorifera.
● Ventola: ventola con rotore esterno ad alta potenza, temperatura operativa -30℃~60℃; Specifiche del ventilatoreφ400,φ500,φ630, la formazione di diverse specifiche della serie di prodotti, gli utenti hanno più scelte.
● Sbrinamento: sbrinamento del riscaldamento elettrico standard, i tubi di riscaldamento in acciaio inossidabile sono distribuiti sull'aletta del tubo della serpentina e sulla piastra dell'acqua interna, hanno un buon effetto di sbrinamento. Anche lo sbrinamento ad acqua può essere selezionato in base alle esigenze del cliente.
● La scatola di giunzione impermeabile di grado IP65 e il connettore impermeabile, la ventola e il tubo di riscaldamento adottano una scatola metallica indipendente, con un migliore effetto impermeabile e alta affidabilità.
● Severo test di pressione in fabbrica, pressione di prova 23 bar.
2. Configurazione standard e opzioni:
| Parti | Configurazione | Parti | Configurazione | ||
| Involucro | Lamiera in lega Al-Mg con verniciatura a polvere | × | Fin | Alette in alluminio | ○ |
| lamiera con verniciatura a polvere | ○ | Alette in alluminio idrofilo | ● | ||
| Lamiera zincata con verniciatura a polvere | ● | Scongelamento | Sbrinamento ad aria | ○ | |
| Piastra in acciaio inossidabile* | ○ | Tubo di riscaldamento elettrico | ● | ||
| Fan | Motore WEIGUANG | ● | Acqua | ○ | |
| Motore EBM* | ○ | Filo caldo del tubo di scarico | ○ | ||
| Il motore della pala eolica | ○ | Cintura riscaldante per condotti del vento | ○ | ||
●:Standard；○:Opzioni；×:Non scegliere.
*: Utilizzare il condotto dell'aria del deflettore sul lato corto.
3. Scheda tecnica:
3.1 Spaziatura delle alette 4,0 mm
| Modello |
Glicole 25% T1=-3℃, T2=2℃ Tr=10℃,UR85% |
Glicole 34% T1=-10℃, T2=-7℃ Tr=0℃,UR85% |
Superficie |
Tubo Volume |
Flusso d'aria | Lancio d'aria | Collegare il tubo | Wotto | ||||
| Capà. chilowatt |
Fluire m3/h |
Capà. kw |
Fluire m3/h |
M2 | dm3 | M3/H | M | Ingresso | Presa | Drenare | kg | |
| φ400Fan | ||||||||||||
| ELG401/CL-ET | 5.5 | 1.0 | 3.3 | 1.1 | 26.2 | 4.1 | 3700 | 12 | 28 | 28 | 1" | 49 |
| ELG401/DL-ET | 7.0 | 1.3 | 4.0 | 1.3 | 35,0 | 5.4 | 3200 | 12 | 28 | 28 | 1" | 52 |
| ELG402/CL-ET | 11.0 | 2.0 | 6.6 | 2.1 | 52,5 | 7.5 | 7400 | 13 | 35 | 35 | 1,5" | 72 |
| ELG402/DL-ET | 14.0 | 2.6 | 8.1 | 2.6 | 70,0 | 10.0 | 6400 | 13 | 35 | 35 | 1,5" | 78 |
| ELG403/CL-ET | 16.5 | 3.0 | 9.8 | 3.1 | 78,7 | 11.0 | 11100 | 14 | 35 | 35 | 1,5" | 95 |
| ELG403/DL-ET | 21.0 | 3.9 | 12.1 | 3.9 | 105.0 | 14.6 | 9600 | 14 | 35 | 35 | 1,5" | 104 |
| ELG404/CL-ET | 22.1 | 4.1 | 13.1 | 4.2 | 105.0 | 14.5 | 14800 | 15 | 35 | 35 | 1,5" | 118 |
| ELG404/DL-ET | 28.0 | 5.2 | 16.1 | 5.2 | 140,0 | 19.3 | 12800 | 15 | 42 | 42 | 1,5" | 130 |
| φ500Fan | ||||||||||||
| ELG501/DL-ET | 12.8 | 2.4 | 7.3 | 2.3 | 61.2 | 9.0 | 6800 | 18 | 35 | 35 | 1,5" | 93 |
| ELG501/EL-ET | 15.3 | 2.8 | 8.4 | 2.7 | 76,5 | 11.2 | 6350 | 17 | 35 | 35 | 1,5" | 99 |
| ELG501/FL-ET | 17.5 | 3.2 | 9.2 | 3.0 | 91,9 | 13.5 | 5500 | 17 | 35 | 35 | 1,5" | 104 |
| ELG502/DL-ET | 25.7 | 4.7 | 14.7 | 4.7 | 122,5 | 17.1 | 13600 | 20 | 42 | 42 | 1,5" | 132 |
| ELG502/EL-ET | 30.6 | 5.6 | 16.8 | 5.4 | 153.1 | 21.3 | 12700 | 19 | 42 | 42 | 1,5" | 143 |
| ELG502/FL-ET | 34.9 | 6.4 | 18.4 | 5.9 | 183,7 | 25.6 | 11000 | 19 | 50 | 50 | 1,5" | 153 |
| ELG503/DL-ET | 38.6 | 7.1 | 22.0 | 7.0 | 183,7 | 25.2 | 20400 | 22 | 50 | 50 | 2" | 180 |
| ELG503/EL-ET | 43.3 | 8.0 | 23.8 | 7.6 | 216,5 | 32.7 | 19050 | 21 | 50 | 50 | 2" | 196 |
| ELG503/FL-ET | 52.4 | 9.6 | 27.6 | 8.8 | 275,6 | 37.8 | 16500 | 21 | 50 | 50 | 2" | 212 |
| ELG504/DL-ET | 51.4 | 9.5 | 29.4 | 9.4 | 244.9 | 33.3 | 27200 | 23 | 50 | 50 | 2" | 228 |
| ELG504/EL-ET | 57.7 | 10.6 | 31.8 | 10.2 | 288,7 | 39.2 | 25400 | 22 | 50 | 50 | 2" | 249 |
| ELG504/FL-ET | 69,8 | 12.8 | 36.7 | 11.8 | 367.4 | 49.9 | 22000 | 22 | 66 | 66 | 2" | 270 |
| ELG505/DL-ET | 64.3 | 11.8 | 36.7 | 11.8 | 306.2 | 41.4 | 34000 | 24 | 66 | 66 | 2" | 276 |
| ELG505/EL-ET | 72.2 | 13.3 | 39,7 | 12.7 | 360,9 | 48.7 | 31750 | 23 | 66 | 66 | 2" | 302 |
| ELG505/FL-ET | 87.3 | 16.1 | 45.9 | 14.7 | 459.3 | 62.0 | 27500 | 23 | 66 | 66 | 2" | 328 |
| φ630Fan | ||||||||||||
| ELG631/DL-ET | 22.1 | 4.1 | 12.6 | 4.1 | 105.0 | 15.0 | 10000 | 28 | 42 | 42 | 1,5" | 125 |
| ELG631/EL-ET | 26.2 | 4.8 | 14.4 | 4.6 | 131.2 | 18.8 | 9600 | 27 | 42 | 42 | 1,5" | 134 |
| ELG631/FL-ET | 29.9 | 5.5 | 15.7 | 5.0 | 157,5 | 22.5 | 9100 | 27 | 42 | 42 | 1,5" | 143 |
| ELG632/DL-ET | 44.1 | 8.1 | 25.2 | 8.1 | 210.0 | 28.9 | 20000 | 31 | 50 | 50 | 1,5" | 206 |
| ELG632/EL-ET | 52,5 | 9.7 | 28.9 | 9.3 | 262.4 | 36.1 | 19200 | 30 | 50 | 50 | 1,5" | 224 |
| ELG632/FL-ET | 59,8 | 11.0 | 31.5 | 10.1 | 314.9 | 43.3 | 18200 | 30 | 66 | 66 | 1,5" | 242 |
| ELG633/DL-ET | 66.1 | 12.2 | 37.8 | 12.1 | 314.9 | 42.8 | 30000 | 34 | 66 | 66 | 2" | 288 |
| ELG633/EL-ET | 78,7 | 14.5 | 43.3 | 13.9 | 393,7 | 53.4 | 28800 | 33 | 66 | 66 | 2" | 314 |
| ELG633/FL-ET | 89,8 | 16.5 | 47.2 | 15.1 | 472.4 | 64.1 | 27300 | 33 | 66 | 66 | 2" | 341 |
| ELG634/DL-ET | 88.2 | 16.2 | 50.3 | 16.1 | 419,9 | 56.6 | 40000 | 36 | 66 | 66 | 2" | 369 |
| ELG634/EL-ET | 105.0 | 19.4 | 57.7 | 18.5 | 524.9 | 70,8 | 38400 | 35 | 76 | 76 | 2" | 405 |
| ELG634/FL-ET | 119,7 | 22.0 | 63.0 | 20.2 | 629,9 | 84.9 | 36400 | 35 | 76 | 76 | 2" | 440 |
Nella tabella, T1 è la temperatura di ingresso. di soluzione di glicole etilenico, T2 è la temperatura di uscita e Tr è la temperatura. della cella frigorifera.
3.2 Spaziatura delle alette 6,0 mm
| 型号 |
Glicole 34% T1=-10℃,T2=-7℃ Tr=0℃,UR85% |
Glicole 50% T1=-28℃,T2=-25℃ Tr=-18℃,RH95% |
Superficie |
Tubo Volume |
Flusso d'aria | Lancio d'aria | Collegare il tubo | Wotto | ||||
| Capà. chilowatt |
Fluire m3/h |
Capà. chilowatt |
Fluire m3/h |
M2 | dm3 | M3/H | M | Ingresso | Presa | Drenare | kg | |
| φ400Fan | ||||||||||||
| ELG401/CD-ET | 3.0 | 1.0 | 2.5 | 0.9 | 17.8 | 4.1 | 3800 | 13 | 28 | 28 | 1" | 47 |
| ELG401/DD-ET | 3.8 | 1.3 | 3.1 | 1.1 | 23.7 | 5.4 | 3450 | 13 | 28 | 28 | 1" | 50 |
| ELG402/CD-ET | 6.1 | 2.0 | 5.0 | 1.8 | 35.6 | 7.5 | 7600 | 14 | 35 | 35 | 1,5" | 69 |
| ELG402/DD-ET | 7.6 | 2.5 | 6.2 | 2.2 | 47,5 | 10.0 | 6900 | 14 | 35 | 35 | 1,5" | 74 |
| ELG403/CD-ET | 9.1 | 3.0 | 7.5 | 2.6 | 53.4 | 11.0 | 11400 | 15 | 35 | 35 | 1,5" | 90 |
| ELG403/DD-ET | 11.4 | 3.7 | 9.3 | 3.3 | 71.2 | 14.6 | 10350 | 15 | 35 | 35 | 1,5" | 98 |
| ELG404/CD-ET | 12.1 | 4.0 | 10.0 | 3.5 | 71.2 | 14.5 | 15200 | 16 | 35 | 35 | 1,5" | 112 |
| ELG404/DD-ET | 15.2 | 5.0 | 12.3 | 4.3 | 94,9 | 19.3 | 13800 | 16 | 42 | 42 | 1,5" | 122 |
| φ500Fan | ||||||||||||
| ELG501/DD-ET | 7.1 | 2.3 | 5.4 | 1.9 | 41,5 | 9.0 | 7000 | 19 | 35 | 35 | 1,5" | 90 |
| ELG501/ED-ET | 8.3 | 2.7 | 6.2 | 2.2 | 51.9 | 11.2 | 6500 | 18 | 35 | 35 | 1,5" | 94 |
| ELG501/FD-ET | 9.3 | 3.0 | 6.9 | 2.5 | 62.3 | 13.5 | 6100 | 18 | 35 | 35 | 1,5" | 99 |
| ELG502/DD-ET | 14.1 | 4.5 | 10.8 | 3.8 | 83.1 | 17.1 | 14000 | 21 | 42 | 42 | 1,5" | 126 |
| ELG502/ED-ET | 16.6 | 5.4 | 12.5 | 4.4 | 103,8 | 21.3 | 13000 | 20 | 42 | 42 | 1,5" | 134 |
| ELG502/FD-ET | 18.7 | 6.0 | 13.7 | 4.8 | 124.6 | 25.6 | 12200 | 20 | 50 | 50 | 1,5" | 143 |
| ELG503/DD-ET | 21.2 | 6.8 | 16.2 | 5.7 | 124.6 | 25.2 | 21000 | 23 | 50 | 50 | 2" | 170 |
| ELG503/ED-ET | 23.5 | 7.5 | 17.6 | 6.2 | 146,8 | 32.7 | 19500 | 22 | 50 | 50 | 2" | 183 |
| ELG503/FD-ET | 28.0 | 9.0 | 20.6 | 7.2 | 186,9 | 37.8 | 18300 | 22 | 50 | 50 | 2" | 196 |
| ELG504/DD-ET | 28.2 | 9.0 | 21.6 | 7.6 | 166.1 | 33.3 | 28000 | 24 | 50 | 50 | 2" | 215 |
| ELG504/ED-ET | 31.3 | 10.0 | 23.5 | 8.3 | 195,8 | 39.2 | 26000 | 23 | 50 | 50 | 2" | 232 |
| ELG504/FD-ET | 37.4 | 12.0 | 27.4 | 9.6 | 249.2 | 49.9 | 24400 | 23 | 66 | 66 | 2" | 250 |
| ELG505/DD-ET | 35.3 | 11.3 | 27.0 | 9.5 | 207.6 | 41.4 | 35000 | 25 | 66 | 66 | 2" | 259 |
| ELG505/ED-ET | 39.2 | 12.5 | 29.4 | 10.3 | 244.7 | 48.7 | 32500 | 24 | 66 | 66 | 2" | 281 |
| ELG505/FD-ET | 46.7 | 15.0 | 34.3 | 12.0 | 311,5 | 62.0 | 30500 | 24 | 66 | 66 | 2" | 303 |
| φ630Fan | ||||||||||||
| ELG631/DD-ET | 12.1 | 3.9 | 9.3 | 3.3 | 71.2 | 15.0 | 10300 | 29 | 42 | 42 | 1,5" | 119 |
| ELG631/ED-ET | 14.2 | 4.6 | 10.7 | 3.8 | 89.0 | 18.8 | 9800 | 28 | 42 | 42 | 1,5" | 126 |
| ELG631/FD-ET | 16.0 | 5.2 | 11.7 | 4.1 | 106,8 | 22.5 | 9100 | 28 | 42 | 42 | 1,5" | 134 |
| ELG632/DD-ET | 24.2 | 7.8 | 18.5 | 6.5 | 142.4 | 28.9 | 20600 | 32 | 50 | 50 | 1,5" | 194 |
| ELG632/ED-ET | 28.5 | 9.2 | 21.4 | 7.5 | 178,0 | 36.1 | 19600 | 31 | 50 | 50 | 1,5" | 209 |
| ELG632/FD-ET | 32.0 | 10.3 | 23.5 | 8.3 | 213.6 | 43.3 | 18200 | 31 | 66 | 66 | 1,5" | 224 |
| ELG633/DD-ET | 36.3 | 11.7 | 27.8 | 9.8 | 213.6 | 42.8 | 30900 | 35 | 66 | 66 | 2" | 270 |
| ELG633/ED-ET | 42.7 | 13.7 | 32.0 | 11.2 | 267.0 | 53.4 | 29400 | 34 | 66 | 66 | 2" | 292 |
| ELG633/FD-ET | 48.1 | 15.4 | 35.2 | 12.4 | 320.4 | 64.1 | 27300 | 34 | 66 | 66 | 2" | 315 |
| ELG634/DD-ET | 48.4 | 15.5 | 37.0 | 13.0 | 284.8 | 56.6 | 41200 | 37 | 66 | 66 | 2" | 346 |
| ELG634/ED-ET | 57.0 | 18.3 | 42.7 | 15.0 | 356.0 | 70,8 | 39200 | 36 | 76 | 76 | 2" | 375 |
| ELG634/FD-ET | 64.1 | 20.5 | 47.0 | 16.5 | 427.2 | 84.9 | 36400 | 36 | 76 | 76 | 2" | 405 |
Nella tabella, T1 è la temperatura di ingresso. di soluzione di glicole etilenico, T2 è la temperatura di uscita e Tr è la temperatura. della cella frigorifera.
3.3 Spaziatura delle alette 9,0 mm
| Modello |
Glicole 34% T1=-10℃,T2=-7℃ Tr=0℃,UR85% |
Glicole 50% T1=-28℃,T2=-25℃ Tr=-18℃,RH95% |
Superficie |
Tubo Volume |
Flusso d'aria | Lancio d'aria | Collegare il tubo | Wotto | ||||
| Capà. chilowatt |
Fluire m3/h |
Capà. chilowatt |
Fluire m3/h |
M2 | dm3 | M3/H | M | Ingresso | Presa | Drenare | kg | |
| φ400Fan | ||||||||||||
| ELG401/CJ-ET | 2.4 | 0,8 | 2.0 | 0,7 | 12.2 | 4.1 | 3900 | 14 | 28 | 28 | 1" | 47 |
| ELG401/DJ-ET | 3.1 | 1.0 | 2.5 | 0.9 | 16.2 | 5.4 | 3650 | 14 | 28 | 28 | 1" | 50 |
| ELG402/CJ-ET | 4.9 | 1.6 | 4.1 | 1.5 | 24.4 | 7.5 | 7800 | 15 | 35 | 35 | 1,5" | 68 |
| ELG402/DJ-ET | 6.2 | 2.0 | 5.2 | 1.9 | 32,5 | 10.0 | 7300 | 15 | 35 | 35 | 1,5" | 73 |
| ELG403/CJ-ET | 7.3 | 2.4 | 6.2 | 2.2 | 36,5 | 11.0 | 11700 | 16 | 35 | 35 | 1,5" | 89 |
| ELG403/DJ-ET | 9.2 | 3.0 | 7.8 | 2.8 | 48.7 | 14.6 | 10950 | 16 | 35 | 35 | 1,5" | 97 |
| ELG404/CJ-ET | 9.7 | 3.1 | 8.3 | 2.9 | 48.7 | 14.5 | 15600 | 17 | 35 | 35 | 1,5" | 111 |
| ELG404/DJ-ET | 12.4 | 4.0 | 10.4 | 3.7 | 65.0 | 19.3 | 14600 | 17 | 42 | 42 | 1,5" | 120 |
| φ500Fan | ||||||||||||
| ELG501/DJ-ET | 5.4 | 1.8 | 4.5 | 1.6 | 28.4 | 9.0 | 7380 | 20 | 35 | 35 | 1,5" | 89 |
| ELG501/EJ-ET | 6.4 | 2.1 | 5.3 | 1.9 | 35,5 | 11.2 | 6800 | 19 | 35 | 35 | 1,5" | 93 |
| ELG501/FJ-ET | 7.2 | 2.3 | 6.0 | 2.1 | 42.6 | 13.5 | 6350 | 19 | 35 | 35 | 1,5" | 98 |
| ELG502/DJ-ET | 10.8 | 3.5 | 9.1 | 3.2 | 56.9 | 17.1 | 14760 | 22 | 42 | 42 | 1,5" | 124 |
| ELG502/EJ-ET | 12.8 | 4.1 | 10.7 | 3.8 | 71.1 | 21.3 | 13600 | 21 | 42 | 42 | 1,5" | 132 |
| ELG502/FJ-ET | 14.5 | 4.7 | 11.9 | 4.2 | 85.3 | 25.6 | 12700 | 21 | 50 | 50 | 1,5" | 141 |
| ELG503/DJ-ET | 16.2 | 5.2 | 13.6 | 4.8 | 85.3 | 25.2 | 22140 | 24 | 50 | 50 | 2" | 168 |
| ELG503/EJ-ET | 18.1 | 5.8 | 15.1 | 5.3 | 100,5 | 32.7 | 20400 | 23 | 50 | 50 | 2" | 180 |
| ELG503/FJ-ET | 21.7 | 7.0 | 17.9 | 6.3 | 127,9 | 37.8 | 19050 | 23 | 50 | 50 | 2" | 193 |
| ELG504/DJ-ET | 21.6 | 7.0 | 18.2 | 6.4 | 113,7 | 33.3 | 29520 | 25 | 50 | 50 | 2" | 212 |
| ELG504/EJ-ET | 24.1 | 7.8 | 20.1 | 7.0 | 134.0 | 39.2 | 27200 | 24 | 50 | 50 | 2" | 228 |
| ELG504/FJ-ET | 29.0 | 9.3 | 23.9 | 8.4 | 170,6 | 49.9 | 25400 | 24 | 66 | 66 | 2" | 245 |
| ELG505/DJ-ET | 27.0 | 8.7 | 22.7 | 8.0 | 142.1 | 41.4 | 36900 | 26 | 66 | 66 | 2" | 256 |
| ELG505/EJ-ET | 30.2 | 9.7 | 25.1 | 8.8 | 167,5 | 48.7 | 34000 | 25 | 66 | 66 | 2" | 276 |
| ELG505/FJ-ET | 36.2 | 11.6 | 29.8 | 10.5 | 213.2 | 62.0 | 31750 | 25 | 66 | 66 | 2" | 297 |
| φ630Fan | ||||||||||||
| ELG631/DJ-ET | 9.3 | 3.0 | 7.8 | 2.8 | 48.7 | 15.0 | 10600 | 30 | 42 | 42 | 1,5" | 118 |
| ELG631/EJ-ET | 11.0 | 3.6 | 9.1 | 3.2 | 60.9 | 18.8 | 10000 | 29 | 42 | 42 | 1,5" | 125 |
| ELG631/FJ-ET | 12.4 | 4.0 | 10.2 | 3.6 | 73.1 | 22.5 | 9600 | 29 | 42 | 42 | 1,5" | 132 |
| ELG632/DJ-ET | 18.5 | 6.0 | 15.6 | 5.5 | 97,5 | 28.9 | 21200 | 33 | 50 | 50 | 1,5" | 192 |
| ELG632/EJ-ET | 21.9 | 7.0 | 18.3 | 6.5 | 121.8 | 36.1 | 20000 | 32 | 50 | 50 | 1,5" | 206 |
| ELG632/FJ-ET | 24.9 | 8.0 | 20.5 | 7.2 | 146.2 | 43.3 | 19200 | 32 | 66 | 66 | 1,5" | 220 |
| ELG633/DJ-ET | 27.8 | 9.0 | 23.4 | 8.2 | 146.2 | 42.8 | 31800 | 36 | 66 | 66 | 2" | 266 |
| ELG633/EJ-ET | 32.9 | 10.5 | 27.4 | 9.6 | 182,7 | 53.4 | 30000 | 35 | 66 | 66 | 2" | 282 |
| ELG633/FJ-ET | 37.3 | 12.0 | 30.7 | 10.8 | 219.3 | 64.1 | 28800 | 35 | 66 | 66 | 2" | 309 |
| ELG634/DJ-ET | 37.0 | 12.0 | 31.2 | 10.9 | 194.9 | 56.6 | 42400 | 38 | 66 | 66 | 2" | 340 |
| ELG634/EJ-ET | 43.8 | 14.0 | 36,5 | 12.8 | 243.6 | 70,8 | 40000 | 37 | 76 | 76 | 2" | 369 |
| ELG634/FJ-ET | 49.7 | 16.0 | 40.9 | 14.5 | 292.4 | 84.9 | 38400 | 37 | 76 | 76 | 2" | 397 |
Nella tabella, T1 è la temperatura di ingresso. di soluzione di glicole etilenico, T2 è la temperatura di uscita e Tr è la temperatura. della cella frigorifera.
4. Tabella dei parametri elettrici:
| Modello | Fun motore | Sbrinamento elettrico | |||||
| Voltaggio (V) | Ingresso (W) | Corrente(A) | Velocità (giri/min) | Bobina (chilowatt) | Vassoio (chilowatt) | Totale(KW) | |
| ELG401/C* | 380-3 | 205 | 0,51 | 1380 | 3×0,6 | 1×0,6 | 2.4 |
| ELG401/D* | 380-3 | 205 | 0,51 | 1380 | 4×0,6 | 1×0,6 | 3.0 |
| ELG402/C* | 380-3 | 410 | 1.02 | 1380 | 3×1.1 | 1×1.1 | 4.4 |
| ELG402/D* | 380-3 | 410 | 1.02 | 1380 | 4×1.1 | 1×1.1 | 5.5 |
| ELG403/C* | 380-3 | 615 | 1.53 | 1380 | 3×1,6 | 1×1,6 | 6.4 |
| ELG403/D* | 380-3 | 615 | 1.53 | 1380 | 4×1,6 | 1×1,6 | 8.0 |
| ELG404/C* | 380-3 | 820 | 2.04 | 1380 | 3×2.0 | 1×2.0 | 8.0 |
| ELG404/D* | 380-3 | 820 | 2.04 | 1380 | 4×2.0 | 1×2.0 | 10.0 |
| ELG501/D* | 380-3 | 500 | 0,95 | 1380 | 4×0,8 | 2×0,8 | 4.8 |
| ELG501/E* | 380-3 | 500 | 0,95 | 1380 | 6×0,8 | 2×0,8 | 6.4 |
| ELG501/F* | 380-3 | 500 | 0,95 | 1380 | 6×0,8 | 2×0,8 | 6.4 |
| ELG502/D* | 380-3 | 1000 | 1.9 | 1380 | 4×1,6 | 2×1,6 | 9.6 |
| ELG502/E* | 380-3 | 1000 | 1.9 | 1380 | 6×1,6 | 2×1,6 | 12.8 |
| ELG502/F* | 380-3 | 1000 | 1.9 | 1380 | 6×1,6 | 2×1,6 | 12.8 |
| ELG503/D* | 380-3 | 1500 | 2,85 | 1380 | 4×2.3 | 2×2,3 | 13.8 |
| ELG503/E* | 380-3 | 1500 | 2,85 | 1380 | 6×2,3 | 2×2,3 | 18.4 |
| ELG503/F* | 380-3 | 1500 | 2,85 | 1380 | 6×2,3 | 2×2,3 | 18.4 |
| ELG504/D* | 380-3 | 2000 | 3.8 | 1380 | 4×3.0 | 2×3.0 | 18.0 |
| ELG504/E* | 380-3 | 2000 | 3.8 | 1380 | 6×3.0 | 2×3.0 | 24.0 |
| ELG504/F* | 380-3 | 2000 | 3.8 | 1380 | 6×3.0 | 2×3.0 | 24.0 |
| ELG505/D* | 380-3 | 2500 | 4,75 | 1380 | 4×3,7 | 2×3,7 | 22.2 |
| ELG505/E* | 380-3 | 2500 | 4,75 | 1380 | 6×3,7 | 2×3,7 | 29.6 |
| ELG505/F* | 380-3 | 2500 | 4,75 | 1380 | 6×3,7 | 2×3,7 | 29.6 |
| ELG631/D* | 380-3 | 800 | 1.6 | 1320 | 6×1.1 | 2×1.1 | 8.8 |
| ELG631/E* | 380-3 | 800 | 1.6 | 1320 | 9×1.1 | 2×1.1 | 12.1 |
| ELG631/F* | 380-3 | 800 | 1.6 | 1320 | 9×1.1 | 2×1.1 | 12.1 |
| ELG632/D* | 380-3 | 1600 | 3.2 | 1320 | 6×2.0 | 2×2.0 | 16.0 |
| ELG632/E* | 380-3 | 1600 | 3.2 | 1320 | 9×2.0 | 2×2.0 | 22.0 |
| ELG632/F* | 380-3 | 1600 | 3.2 | 1320 | 9×2.0 | 2×2.0 | 22.0 |
| ELG633/D* | 380-3 | 2400 | 4.8 | 1320 | 6×3.0 | 2×3.0 | 24.0 |
| ELG633/E* | 380-3 | 2400 | 4.8 | 1320 | 9×3.0 | 2×3.0 | 33.0 |
| ELG633/F* | 380-3 | 2400 | 4.8 | 1320 | 9×3.0 | 2×3.0 | 33.0 |
| ELG634/D* | 380-3 | 3200 | 6.4 | 1320 | 6×4.0 | 2×4.0 | 32.0 |
| ELG634/E* | 380-3 | 3200 | 6.4 | 1320 | 9×4.0 | 2×4.0 | 44.0 |
| ELG634/F* | 380-3 | 3200 | 6.4 | 1320 | 9×4.0 | 2×4.0 | 44.0 |
5.Come selezionare l'evaporatore corretto:
In generale, scegliere la capacità dell'evaporatore = capacità di raffreddamento della cella frigorifera *1,15
1.Quando la temperatura della cella frigorifera è intorno a 0 ℃, selezionare 4,5 mm come spazio per le alette.
Scelta evaporatore=1,0*Q0
2.Quando la temperatura della cella frigorifera è intorno a -18℃, selezionare 6 mm come spazio per le alette.
Scelta evaporatore=1.1*Q0
3.Quando la temperatura della cella frigorifera è intorno a -25℃, selezionare 9 mm come spazio per le alette.
Scelta evaporatore=1,27*Q0
Osservazioni: Anche il tipo di sbrinamento ad acqua e a gas caldo sono opzionali.
Le specifiche personalizzate mi lasciano un messaggio per i dettagli.
6. Vuoi conoscere altri prodotti correlati? Fai clic sull'immagine per le specifiche dettagliate
7.Come garantire la qualità? Qualche procedura?
Il nostro dipartimento di controllo qualità si assicurerà di ogni passaggio
8. Fabbricate?
Siamo una fabbrica fondata nel 1995 e sviluppata in 28 anni, accolti da tutti i nostri clienti. Grazie a tutto il vostro supporto ora siamo una grande famiglia di oltre 300 persone, coperta 50.000 metri quadrati, e il vostro supporto è molto importante per continuare il nostro sogno di mangiare cibo fresco e sano.
9. Partecipi alla mostra?
Ogni anno parteciperemo a mostre nazionali ed estere, inoltre supporteremo il nostro agente per partecipare alla mostra, benvenuto per unirsi a noi.
10.Perché sceglierci
Professionista: 28 anni si concentrano su una cosa: apparecchiature di refrigerazione
Materiale che usiamo sufficiente
Certificato: CE, ISO e certificato di produzione di attrezzature a pressione speciali
11.Riferimento progetti?
12.Domande frequenti
1, Q: Dov'è il tuo indirizzo di fabbrica?
A: Siamo una fabbrica e siamo situati nella base di produzione di apparecchiature di refrigerazione a Shengzhou, nella provincia di Zhejiang.
2, Q: qual è il tuo pacchetto?
A: Il nostro pacchetto è conforme alle esigenze personalizzate e non include il legno originale.
3, Q: Qual è il tuo MOQ?
R: I prodotti ordinari possono essere ordinati a partire da 1 set.
4, Q: potete offrire un campione?
A: Sì, possiamo offrire campioni, costi e consegna a tuo carico.
5, Q:Non riesco a trovare i prodotti nella tua lista?
R: Per favore contattami direttamente.
6,Q: Come posso confermare la tua fabbrica?
R: Disponiamo di un documento verificato da terze parti del rapporto Bureau Veritas, che puoi scaricare nella pagina aziendale o lasciarmi un messaggio per riceverlo.
