Industrioso, professione, cooperazione, innovazione
| Luogo di origine: | La Cina |
|---|---|
| Marca: | Kaideli |
| Certificazione: | CE,ISO9001-2008 |
| Numero di modello: | EH354/CL-ET |
| Quantità di ordine minimo: | 1 pezzo |
| Prezzo: | USD600 |
| Imballaggi particolari: | Imballaggio di legno della scatola |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | TT, LC, Western Union |
| Capacità di alimentazione: | 200pcs al giorno |
| Nome di prodotto: | tipo 2023 del soffitto del nuovo prodotto ea dispositivo di raffreddamento di aria per stoccaggio de | colore: | Opzione (bianco, verde, nero) |
|---|---|---|---|
| Applicazione: | Stoccaggio della cella frigorifera | Industrie applicabili: | Hotel, negozi del materiale da costruzione, officine riparazioni del macchinario, alimento & negozi |
| Relazione sull'esperimento del macchinario: | Fornito | Garanzia: | 1 anno |
| Dopo servizio della garanzia: | Supporto online | Porto: | Ningbo/Shanghai/Canton |
| Nuovo: | Nuovo prodotto 2023 | ||
| Evidenziare: | Cooler d'aria di tipo soffitto EA,2023 Nuovo prodotto di raffreddatore d'aria,Aircooler per il deposito in camera fredda |
||

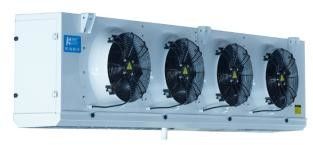

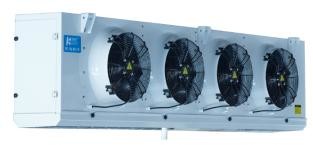

Nome di prodotto: tipo 2023 del soffitto del nuovo prodotto ea dispositivo di raffreddamento di aria per stoccaggio della cella frigorifera
DISPOSITIVO DI RAFFREDDAMENTO DI UNITÀ AD ANGOLO DI SERIE DI EA
1. Descrizione di prodotto:
Il tipo ad angolo commerciale dispositivo di raffreddamento di serie di ea di aria, facendo uso di progettazione della struttura compatta, fan di salto, fan installato sulla superficie smussata, la dimensione del prodotto è piccolo, occupa lo spazio di conservazione frigorifera piccolo, pricipalmente usato per i quei la cella frigorifera di piccola dimensione.
Questa serie di prodotti ha le seguenti caratteristiche:
●Intelaiatura: facendo uso dello strato della lega di Al-MG con il rivestimento d'argento della polvere (RAL7001), ha la forti proprietà e peso leggero anticorrosivi.
●La piastra laterale dell'evaporatore adotta il piatto di alluminio, efficacemente protegge il tubo di rame, riduce il peso.
●Doppia progettazione del piatto dell'acqua: il piatto esterno dell'acqua con progettazione della struttura della cerniera, operazione conveniente; Il vassoio interno dell'acqua adotta la struttura del canale del piatto di alluminio. L'acqua condensata o l'acqua disgelata direttamente è scaricata nello sbocco del vassoio esterno dell'acqua tramite il vassoio interno dell'acqua.
●Bobina: tubo di rame φ12, spaziante 38.1×33, alta efficienza.
●Alette di alluminio ondulate con il film idrofilo, un gioco dell'aletta di 4,0 e di 6.0mm per soddisfare le richieste differenti di temperatura di conservazione frigorifera.
●Fan: fan esterno del rotore del ventilatore, temperatura di lavoro -30~60℃, specificazione φ300, il numero del fan dei fan 1 - 4.
●Sbrinamento: lo sbrinamento di riscaldamento elettrico standard, condotto termico di acciaio inossidabile si distribuisce sull'aletta del tubo della bobina ed il piatto interno dell'acqua, ha un buon effetto di disgelamento.
●Scatola di giunzione impermeabile del grado IP65 e connettore impermeabile, con migliore effetto impermeabile, alta affidabilità.
●Lo sbocco del dispositivo di raffreddamento di aria è fornito di valvola dello schrader, che è conveniente affinchè gli utenti individui la pressione.
●Prova di pressione rigorosa della fabbrica, pressione di prova 23bar.
●La valvola di espansione può essere preinstallata secondo i requisiti di cliente.
●Può incontrare il refrigerante per R404A, R507A, R448A, R449A, R134a, R22 ecc.
2. Configurazione ed opzioni standard:
| Parti | Configurazione | Parti | Configurazione | ||
| Intelaiatura | Strato della lega di Al-MG con il rivestimento della polvere | ● | Sbrinamento | Sbrinamento dell'aria | ○ |
| strato con il rivestimento della polvere | ○ | Condotto termico elettrico | ● | ||
| Lamiera galvanizzato con il rivestimento della polvere | ○ | Gas caldo | ○ | ||
| Piatto di acciaio inossidabile | ○ | Valvola di espansione | ○ | ||
| Fan | Motore di WEIGUANG | ● | Cavo caldo del tubo di scarico | ○ | |
| Motore di EBM | ○ | Cinghia del riscaldamento della condotta del vento | × | ||
| Il motore del secchio del vento | × | ||||
| Aletta | Alette di alluminio | ○ | |||
| Alette di alluminio idrofile | ● | ||||
●: Norma; ○: Opzioni; ×: Non scelga
3. Scheda di dati tecnica:
3,1 aletta che spazia 4.0mm
| Modello |
Capacity/R404A (Chilowatt) |
Superficie | Volume della metropolitana | Flusso d'aria | Airthrow | Tubo del collegamento | Peso | |||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
m2 | DM3 | m.3 /h | m. | Entrata | Sbocco | Scolo | chilogrammo | |
| EA301/CL-ES | 1,6 | 2,3 | 6,6 | 1,3 | 1400 | 5 | φ12 | φ12 | G1» | 18,5 |
| EA301/DL-ES | 2,0 | 2,9 | 8,8 | 1,7 | 1200 | 5 | φ12 | φ12 | G1» | 19,4 |
| EA302/CL-ES | 3,3 | 4,8 | 13,1 | 2,4 | 2800 | 7 | φ12 | φ19 | G1» | 31,2 |
| EA302/DL-ES | 4,0 | 5,9 | 17,5 | 3,2 | 2400 | 7 | φ12 | φ19 | G1» | 33,0 |
| EA303/CL-ES | 4,9 | 7,2 | 19,7 | 3,5 | 4200 | 8 | φ12 | φ22 | G1» | 43,3 |
| EA303/DL-ES | 6,0 | 8,8 | 26,3 | 4,6 | 3600 | 8 | φ12 | φ22 | G1» | 46,0 |
| EA304/CL-ES | 6,6 | 9,7 | 26,3 | 4,6 | 5600 | 9 | φ12 | φ22 | G1» | 55,0 |
| EA304/DL-ES | 8,1 | 11,9 | 35,0 | 6,1 | 4800 | 9 | φ12 | φ22 | G1» | 58,5 |
1. Nella tavola, il TC è temperatura ambiente fredda, ΔΤ è differenza fra a temperatura ambiente freddo. e impiegati di evaporazione.
il airthrow 2.The è aria 0.5m/s è arrivato distanza alla temperatura ambiente.
3. Per la capacità di raffreddamento di altre condizioni di lavoro, riferisca prego al coefficiente di correzione.
3,2 aletta che spazia 6.0mm
| Modello |
Capacità /R404A (Chilowatt) |
Superficie | Volume della metropolitana | Flusso d'aria | Airthrow | Tubo del collegamento | Peso | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
m2 | DM3 | m.3 /h | m. | Entrata | Sbocco | Scolo | chilogrammo | |
| EA301/CD-ES | 1,4 | 1,1 | 4,5 | 1,3 | 1500 | 5 | φ12 | φ12 | G1» | 18,0 |
| EA301/DD-ES | 1,8 | 1,4 | 6,0 | 1,7 | 1300 | 5 | φ12 | φ12 | G1» | 19,0 |
| EA302/CD-ES | 2,9 | 2,3 | 9,0 | 2,4 | 3000 | 7 | φ12 | φ19 | G1» | 30,6 |
| EA302/DD-ES | 3,6 | 2,9 | 12,0 | 3,2 | 2600 | 7 | φ12 | φ19 | G1» | 32,0 |
| EA303/CD-ES | 4,3 | 3,4 | 13,5 | 3,5 | 4500 | 8 | φ12 | φ22 | G1» | 42,4 |
| EA303/DD-ES | 5,4 | 4,3 | 18,1 | 4,6 | 3900 | 8 | φ12 | φ22 | G1» | 45,0 |
| EA304/CD-ES | 5,8 | 4,6 | 18,1 | 4,6 | 6000 | 9 | φ12 | φ22 | G1» | 53,7 |
| EA304/DD-ES | 7,2 | 5,7 | 24,1 | 6,1 | 5200 | 9 | φ12 | φ22 | G1» | 57,0 |
1.In la tavola, TC è temperatura ambiente fredda, ΔΤ è differenza fra a temperatura ambiente freddo. e impiegati di evaporazione.
il airthrow 2.The è aria 0.5m/s è arrivato distanza alla temperatura ambiente.
3. Per la capacità di raffreddamento di altre condizioni di lavoro, riferisca prego al coefficiente di correzione.
4. Tavola di parametro elettrica:
| Modello | Motore del ventilatore | Sbrinamento elettrico | |||||
|
Tensione (v) |
Potere (w) |
Corrente (A) |
Velocità (r/min) |
Bobina (Chilowatt) |
Vassoio (Chilowatt) |
Totale (Chilowatt) |
|
| EA301* | 220-1 | 85 | 0,42 | 1380 | 1×0.6 | 1×0.6 | 1,2 |
| EA302* | 220-1 | 170 | 0,84 | 1380 | 1×1.1 | 1×1.1 | 2,2 |
| EA303* | 220-1 | 255 | 1,26 | 1380 | 1×1.6 | 1×1.6 | 3,2 |
| EA304* | 220-1 | 340 | 1,68 | 1380 | 1×2.0 | 1×2.0 | 4,0 |
