Industrioso, professione, cooperazione, innovazione
| Luogo di origine: | Cina |
|---|---|
| Marca: | Kaideli |
| Certificazione: | CE,ISO9001-2008 |
| Numero di modello: | GUDL, GUDD, GUDJ |
| Quantità di ordine minimo: | 1 |
| Prezzo: | 1 |
| Imballaggi particolari: | Imballaggio di legno della scatola |
| Tempi di consegna: | 10-15 giorni |
| Termini di pagamento: | TT, LC, Western Union |
| Capacità di alimentazione: | 1 |
| Industria applicabile: | Ristoranti, commercianti | Localizzazione dello showroom: | Il Vietnam, Filippine, Messico, Tailandia, il Kazakistan, Nigeria, l'Uzbekistan, Tagikistan |
|---|---|---|---|
| Ispezione video di uscita: | - Sì, sì. | Rapporto di prova della macchina: | - Sì, sì. |
| Tipo: | Evaporatore | Applicazione: | Parti di refrigerazione |
| Garanzia: | 1 | Agente frigorifero: | R134a/404A、AR507A |
| Materiale: | Acciaio | capacità di raffreddamento: | 0.94-21.5kw |
| Alto temperatre: | 4.5 mm | Temperatura media: | 6.0 mm |
| Bassa temperatura: | 9 mm | Voltaggio: | 220/380 |
| Marchio: | Kaideli | prova: | 2.6Mpa |
| FAN: | azionario | Servizio post-garanzia: | Supporto online |
| Localizzazione del servizio locale: | Nessuna | Tipo di commercializzazione: | Nuovo prodotto 2024 |
| Servizio post-vendita: | Supporto online | Port: | Ningbo/Shanghai/Canton |
| Condizione: | nuovo | Colore: | Opzione (bianco, verde, nero) |
| Evidenziare: | Cooler d'aria ad evaporazione ad alto rendimento,Caldaio dell'aria con evaporatore di camera fredda,Sistema di raffreddamento commerciale |
||

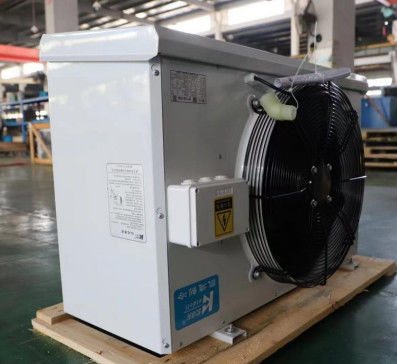

NOME:G Series High-Efficiency Evaporator Air Cooler. Un nuovo design a risparmio energetico per locali freddi e sistemi di refrigerazione commerciali.
1Progettazione strutturale
▸Casing resistente alla corrosione
Modello di base: acciaio SGCC da 1,2 mm con rivestimento in polvere criogenica (operabile a -40°C-120°C)
Opzioni di aggiornamento: lega di alluminio 5052-H32 / acciaio inossidabile 304 (disponibile la certificazione IP65)
2Le lastre di tubi in lega di alluminio da 0,0 mm impediscono le perdite di espansione termica (ΔL/L0 ≤0,12%)
2. Gestione del condensato a doppio strato
✓ Panella esterna: pannello di accesso a cerniera con pendenza di drenaggio a 15° (conforme alla norma EN 16713).
✓ Pan interno: la costruzione in alluminio senza cuciture riduce il bypass dell'aria (<3%)
✓ Prevenzione del ghiaccio: cavi di riscaldamento integrati (3,5W/cm2) con sensori termici PT1000
3Sistema di scambio termico migliorato.
• Disegno della bobina: tubi di rame micro-sparati da 9,52 mm (compatibili senza HCFC)
• Configurazione delle pinne: pinne di alluminio sinusoidali (FPI=16) con rivestimento idrofilico
• Modello di flusso d'aria: la matrice di tubi disposta in Δ migliora il NTU del 22% rispetto ai progetti convenzionali
4. Componenti orientati alle prestazioni
Ventilatori per motori CE: IP55, isolamento di classe F (25.000h MTBF)
▶ Velocità: 800-1800 giri al minuto (controllato PWM)
▶ Ambiente di funzionamento: -40°C~60°C
Sistema di scongelamentoElementi di riscaldamento in acciaio inossidabile 316L con controllo PID
▶ carico superficiale: ≤1,8 W/cm2 (conforme all'UL 1995)
▶ Distribuzione termica a 4 zone (σ≤0,85)
5. Certificazioni di ingegneria
✓ Pressione testata a 25 bar (362,5 psi) per ASME BPVC Sezione VIII
✓ Compatibilità con gli agenti refrigeranti: R404A/R507A/R134a/R22 (conforme all'ASHRAE 34)
✓ Opzioni di spaziatura delle pinne: 4,5/6,0/9,0 mm (certificato EN 327/328)
6. Personalizzazione e controllo qualità
¢ Alloggiamento elettrico: scatola di giunzione NEMA 4X con terminali Phoenix
¢ Validazione della produzione: prova di perdita di elio al 100% + simulazione di carico di 24 ore
Servizi OEM: Disponibili disegni di flusso d'aria ottimizzati per CFD
Sottolineare i vantaggi tecnici
①Risparmio energetico del 35%- Ottimizzazione della ΔT sul lato aereo grazie ad una maggiore turbolenza
②Accumulazione di ghiaccio zero- ciclo di scongelamento intelligente (brevetto in sospeso: CN202310XXXXXX)
③20 anni di vita- Prova con spruzzo di sale > 1000 ore (norma ISO 9227 NSS)
2.Elenco dei parametri tecnici
Parametri tecnici del raffreddatore d'aria efficiente del soffitto elettrico di scongelamento
| Modello | Capacità di refrigerazione in kW | Volume del tubo | Parametri del ventilatore | Degelo (riscaldamento elettrico) | |||||
| SC1 | SC2 | dm3 | 风叶数量X diametro Numero X diametro dei ventilatori |
功率W Potenza W |
风量m3/h Volume dell'aria m3/h |
射程m Distanza m |
盘管kW*支 Coil kW * pcs |
水盘kW*支 Tavolo dell'acqua kW * pcs |
|
| GUDL501C | 6.7 | 4.6 | 3.2 | 1X ¢500 | 1X414 | 5000 | 12 | 0.28*6 | 0.28*2 |
| GUDL501D | 8.1 | 5.6 | 4.3 | 1X ¢500 | 1X460 | 4900 | 12 | 0.30*6 | 0.30*2 |
| GUDL501E | 9.8 | 6.7 | 5.4 | 1X ¢500 | 1X460 | 4500 | 12 | 0.30*8 | 0.30*2 |
| GUDL601E | 16.6 | 11.4 | 9.2 | 1X ¢ 600 | 1X780 | 7500 | 15 | 0.40*8 | 0.4*2 |
| GUDL502D | 22.2 | 15.3 | 11.8 | 2X ¢ 500 | 2X460 | 11500 | 13 | 0.72*6 | 0.72*2 |
| GUDL602D | 28.9 | 19.9 | 14.7 | 2X ¢ 600 | 2X780 | 16500 | 16 | 0.72*10 | 0.72*2 |
| GUDL602E | 33.8 | 23.3 | 18.4 | 2X ¢ 600 | 2X780 | 15200 | 16 | 0.72*10 | 0.72*2 |
| GUDL602F | 37.8 | 26.1 | 22.1 | 2X ¢ 600 | 2X780 | 14500 | 16 | 0.72*10 | 0.72*2 |
| GUDL632D | 40.7 | 28.1 | 23.7 | 2X ¢ 630 | 2X800 | 19000 | 19 | 0.95*10 | 0.95*2 |
| GUDL632E | 44.1 | 30.4 | 26.9 | 2X ¢ 630 | 2X800 | 18000 | 19 | 0.87*12 | 0.87*4 |
| GUDL603F | 54.5 | 37.6 | 32.3 | 3X ¢ 600 | 3X780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| GUDL633F | 66.8 | 46.1 | 38.8 | 3X ¢ 630 | 3X800 | 25500 | 20 | 1.03*14 | 1.03*4 |
Parametri tecnici del raffreddatore d'aria efficiente del soffitto elettrico di scongelamento
| Modello | Capacità di refrigerazione in kW | Volume del tubo | Parametri del ventilatore | Degelo (riscaldamento elettrico) | ||||||
| SC1 | SC2 | SC3 | dm3 | Numero X diametro dei ventilatori | Potenza W | Volume dell'aria m3/h | Distanza m | Coil kW * pcs | Tavolo dell'acqua kW * pcs | |
| GUDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1X ¢500 | 1X414 | 5200 | 12 | 0.28*8 | 0.28*2 |
| GUDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1X ¢500 | 1X460 | 5100 | 12 | 0.30*8 | 0.30*2 |
| GUDD501E | 8.2 | 5.9 | 4.6 | 5.4 | 1X ¢500 | 1X460 | 4800 | 12 | 0.30*10 | 0.30*2 |
| GUDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1X ¢ 600 | 1X780 | 8200 | 15 | 0.40*10 | 0.4*2 |
| GUDD502D | 18.3 | 13.1 | 10.3 | 11.8 | 2X ¢ 500 | 2X460 | 12000 | 13 | 0.72*8 | 0.72*2 |
| GUDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2X ¢ 600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDD602E | 29.1 | 20.8 | 16.4 | 18.4 | 2X ¢ 600 | 2X780 | 16400 | 16 | 0.72*12 | 0.72*2 |
| GUDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2X ¢ 600 | 2X780 | 15500 | 16 | 0.72*12 | 0.72*2 |
| GUDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2X ¢ 630 | 2X800 | 20000 | 19 | 0.95*12 | 0.95*2 |
| GUDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2X ¢ 630 | 2X800 | 19000 | 19 | 0.87*12 | 0.87*4 |
| GUDD603F | 46.8 | 33.4 | 26.4 | 32.3 | 3X ¢ 600 | 3X780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| GUDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3X ¢ 630 | 3X800 | 26500 | 20 | 1.03*14 | 1.03*4 |
Parametri tecnici di un raffreddatore d'aria efficiente di soffitto elettrico di scongelamento
| Modello | Capacità di refrigerazione in kW | Capacità del tubo | Parametri del ventilatore | Degelo (riscaldamento elettrico) | ||||||
| SC3 | SC4 | SC5 | dm3 | Numero X diametro dei ventilatori | Potenza W | Volume dell'aria m3/h | Distanza m | Coil kW * pcs | Tavolo dell'acqua kW * pcs | |
| GUDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1X ¢500 | 1X414 | 5300 | 12 | 0.28*8 | 0.28*2 |
| GUDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1X ¢500 | 1X460 | 5500 | 12 | 0.30*8 | 0.30*2 |
| GUDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1X ¢500 | 1X460 | 5100 | 12 | 0.30*10 | 0.30*2 |
| GUDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1X ¢ 600 | 1X780 | 8300 | 15 | 0.40*10 | 0.4*2 |
| GUDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2X ¢ 500 | 2X460 | 12500 | 13 | 0.72*8 | 0.72*2 |
| GUDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2X ¢ 600 | 2X780 | 17500 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2X ¢ 600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2X ¢ 600 | 2X780 | 16000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2X ¢ 630 | 2X800 | 21000 | 19 | 0.95*12 | 0.95*2 |
| GUDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2X ¢ 630 | 2X800 | 20500 | 19 | 0.87*12 | 0.87*4 |
| GUDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3X ¢ 600 | 3X780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| GUDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3X ¢ 630 | 3X800 | 27000 | 20 | 1.03*14 | 1.03*4 |
Dimensioni complessive e dimensioni di installazione del raffreddatore d'aria efficiente del soffitto di scongelamento elettrico
| Modello | Specifica dell'interfaccia (mm) | Dimensioni totali B*T*H | Dimensioni dell'impianto | Pesi | Icona del profilo | |||||
| tubo di entrata/tubo di ritorno | Drenaggio (pollici) | L * W * H (mm): 610* 1,250*1,040 | L | E1 | E2 | E3 | F | kg | ||
| GUDL501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| GUDL501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| GUDL501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| GUDL601E | ¥16/ ¥28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| GUDL502D | ¥16/¥35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| GUDL602D | ¥22/¥42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| GUDL602E | ¥22/¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| GUDL602F | ¥22/¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| GUDL632D | ¥22/¥42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| GUDL632E | ¥22/¥42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| GUDL603F | 25/50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| GUDL633F | 25/50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Dimensioni complessive e dimensioni di installazione del raffreddatore d'aria efficiente del soffitto di scongelamento elettrico
| Modello | Specifica dell'interfaccia (mm) | Dimensioni totali B*T*H | Dimensioni dell'impianto | Pesi | Icona del profilo | |||||
| tubo di entrata/tubo di ritorno | Drenaggio (pollici) | L * W * H (mm): 610* 1,250*1,040 | L | E1 | E2 | E3 | F | kg | ||
| GUDD501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | A |
| GUDD501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | A |
| GUDD501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | A |
| GUDD601E | ¥16/ ¥28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| GUDD502D | ¥16/¥35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| GUDD602D | ¥22/¥42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| GUDD602E | ¥22/¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| GUDD602F | ¥22/¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| GUDD632D | ¥22/¥42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| GUDD632E | ¥22/¥42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| GUDD603F | 25/50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| GUDD633F | 25/50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Dimensioni complessive e dimensioni di installazione del raffreddatore d'aria efficiente del soffitto di scongelamento elettrico
| Modello | Specifica dell'interfaccia (mm) | Dimensioni totali B*T*H | Dimensioni dell'impianto | Pesi | Icona del profilo | |||||
| tubo di entrata/tubo di ritorno | Drenaggio (pollici) | L * W * H (mm): 610* 1,250*1,040 | L | E1 | E2 | E3 | F | kg | ||
| GUDJ501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | A |
| GUDJ501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| GUDJ501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | A |
| GUDJ601E | ¥16/ ¥28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| GUDJ502D | ¥16/¥35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| GUDJ602D | ¥22/¥42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| GUDJ602E | ¥22/¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| GUDJ602F | ¥22/¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| GUDJ632D | ¥22/¥42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| GUDJ632E | ¥22/¥42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| GUDJ603F | 25/50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| GUDJ633F | 25/50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
3.Visualizzazione del profilo del prodotto
Nota 1: Criteri di progettazione
| Condizioni standard di scambio termico | Temperatura dell'aria di entrata | Temperatura di evaporazione | Umidità relativa | Coefficiente di assorbimento di umidità | Grado di supercalore |
| SC1 | 10°C | 0°C | 85% | 1.35 | 6.5K |
| SC2 | 0°C | -8°C | 85% | 1.15 | 5.2K |
| SC3 | -18°C | -25°C | 95% | 1.05 | 4.6K |
| SC4 | -25°C | -31°C | 95% | 1.01 | 3.9K |
| SC5 | -34°C | -40°C | 95% | 1.01 | 3.9K |
Nota 2: Coefficiente di conversione del refrigerante
| Agente frigorifero | Condizioni di lavoro | R22 | R404A | R507 | R134a |
| Fattore di correzione | SC1 | 0.95 | 1 | 1 | 0.93 |
| Fattore di correzione | SC2 | 0.95 | 1 | 1 | 0.91 |
| Fattore di correzione | SC3 | 0.95 | 1 | 1 | 0.85 |
